آسانسور چگونه کار میکند؟ آشنایی با اجزای آسانسور به زبان ساده
آشنایی با اجزای آسانسور به زبان ساده

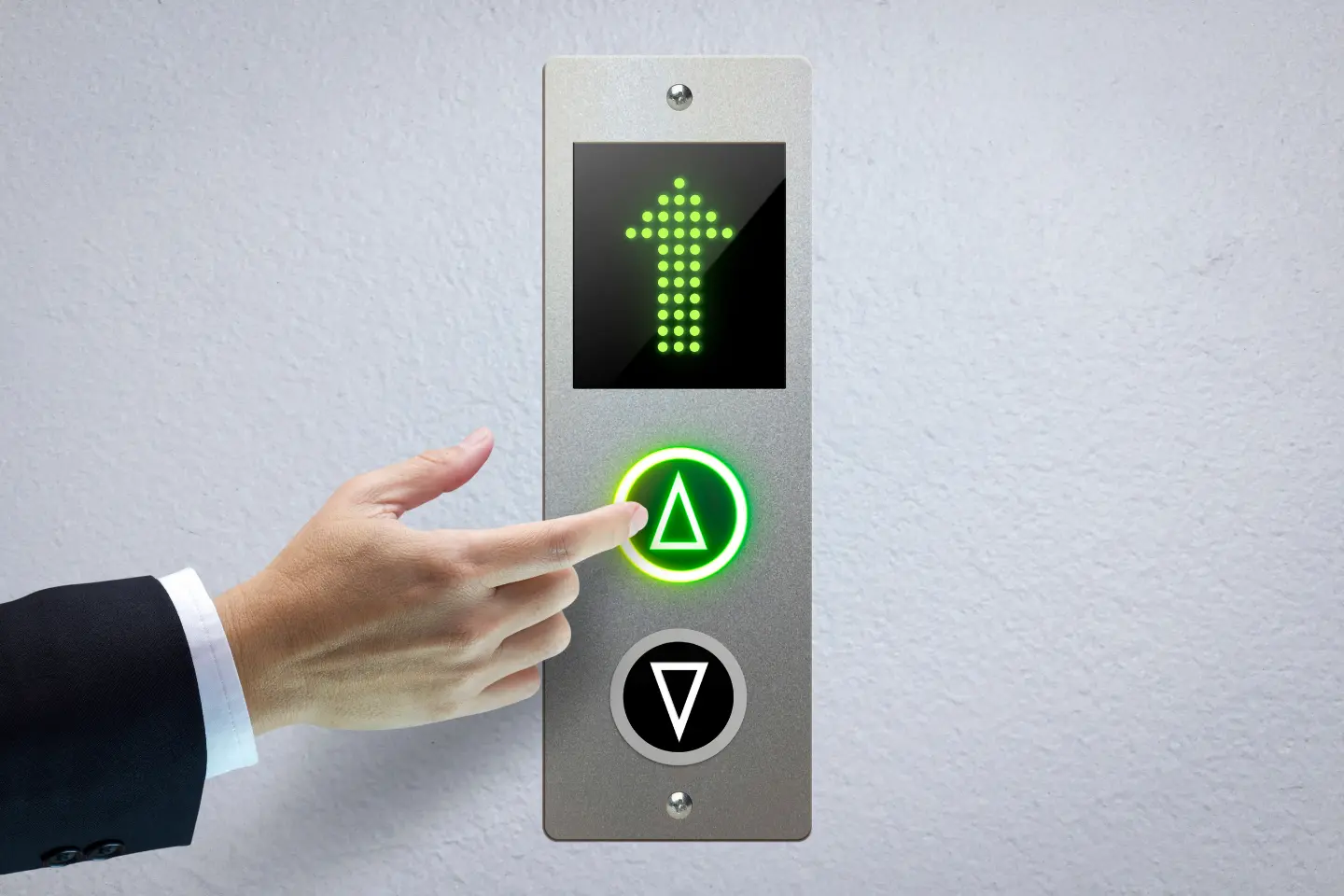

وقتی دکمهٔ آسانسور را میفشارید و درِ فلزی کابین با صدای خفیفی باز میشود، اغلب به این فکر نمیکنید که پشت این حرکت نرم و ظاهراً بدیهی، چه سازوکار پیچیده و در عین حال هماهنگی نهفته است. به بیان دیگر، آسانسور ــ همان «اتاقک معلق در چاه» ــ تلفیقی است از مهندسی مکانیک، برق و الکترونیک که در بستری فشرده و امن، شما را در کسری از دقیقه به طبقهٔ مدنظرتان میرساند. اما این انتقال چگونه اتفاق میافتد؟ برای پاسخ، لازم است به اجزا، فرایند و منطق کاری آسانسور بپردازیم؛ و چنین کاری را در قالب این مطلب پیش خواهیم برد.
تاریخچه آسانسور؛ از بالابرهای دستی تا سیستمهای هوشمند
نخستین گزارهای که باید به آن اذعان کنیم، این است که ایدهٔ جابهجایی عمودی ــ برخلاف تصور رایج ــ پدیدهای مدرن نیست. در معابد باستانی مصر، بالابرهایی بر پایهٔ قرقره و نیروی انسان یا حیوان به کار میرفت. با این حال، تا سال ۱۸۵۴ که «الیشا اوتیس» در نمایشگاه نیویورک ترمز ایمنی خود را به معرض دید گذاشت، جرئت سوارشدن در یک کابین معلق عمومی چندان فراگیر نبود. بعدها با ورود موتورهای الکتریکی جریان متناوب (AC) در دههٔ ۱۸۸۰ و سپس تولد موتورهای کلکتوردار جریان مستقیم (DC)، مفهوم آسانسور کششی تکامل یافت. سرانجام، در قرن بیستم با کمک اینورترها، پردازندههای منطقی قابل برنامهریزی (PLC) و سنسورهای دقیق، آسانسورهای مدرن به سطح کارایی و ایمنی کنونی رسیدند.

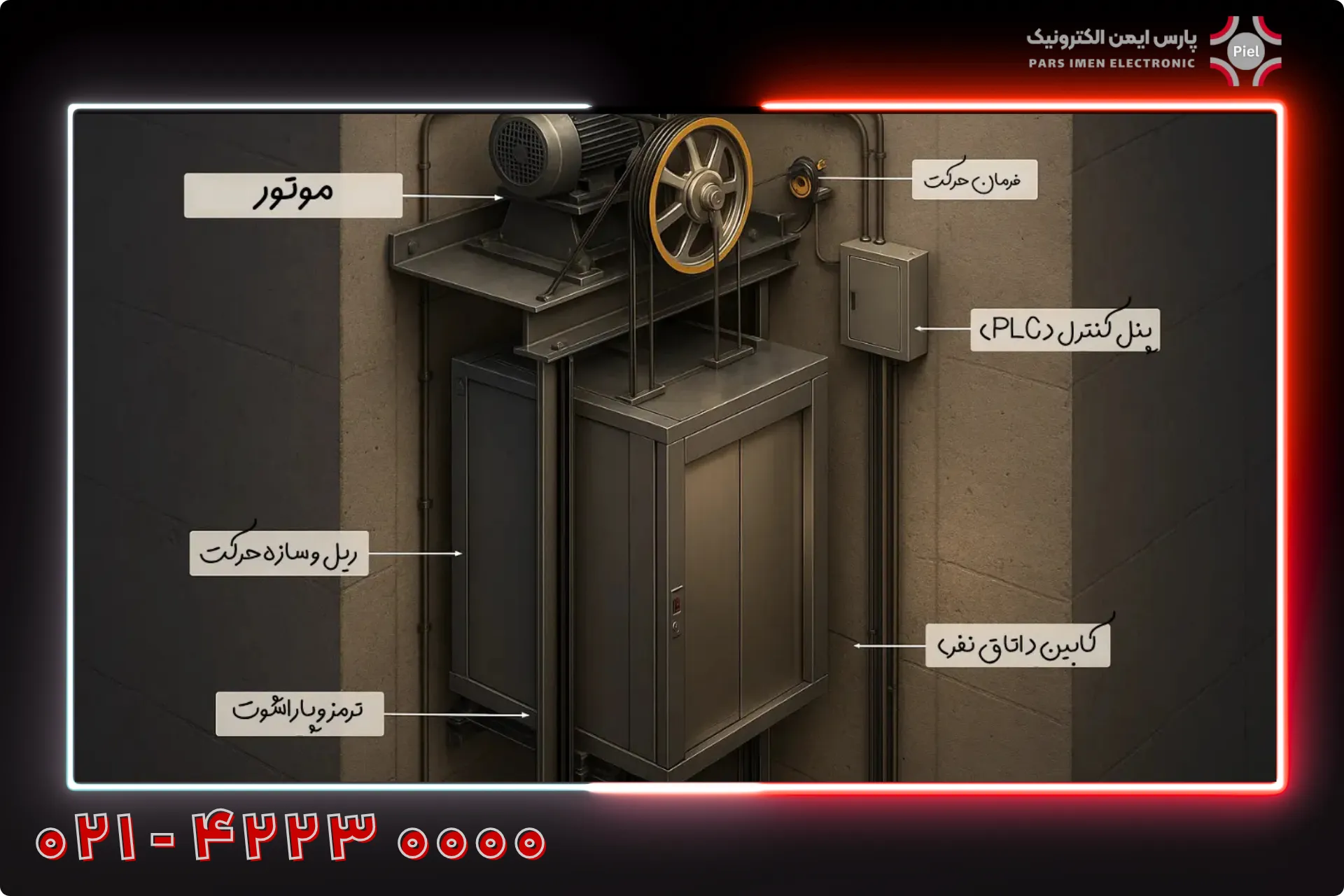

| جزء | وظیفه | نکتهٔ |
| موتور یا پاوریونیت | تولید نیروی حرکت | توان متناسب با ظرفیت و سرعت |
| سیمبکسل/جک | انتقال نیرو | انتخاب براساس ضریب اطمینان 8:1 |
| کابین | حمل مسافر/بار | استیل، شیشه یا چوب – طبق ظرفیت |
| ریلها | هدایت و تراز | فولاد سختکاریشده T45A |
| تابلو فرمان | کنترل منطق حرکت | PLC زیمنس یا معادل |
آسانسور تلفیقی است از مهندسی مکانیک، برق و الکترونیک که در بستری امن، شما را در کسری از دقیقه به طبقهٔ مدنظرتان میرساند.
سازهٔ چاه و ریل؛ ستون فقرات آسانسور
برای اینکه کابین در فضای محدود چاه نه بلرزد و نه اصطکاک بیجا ایجاد کند، دو ریل استیل سختکاریشده در سرتاسر چاه نصب میشود. این ریلها همانند خط کش فلزی، راستا و توازی کابین را کنترل میکنند. از نظر مهندسی سازه، چاه آسانسور باید مقاومت کافی در برابر بارهای قائم و جانبی داشته باشد؛ بههمین دلیل، دیوارهای بتنی یا فلزی با مقاومت مشخص (معمولاً C30 یا فولاد ST52) به کار میروند.
قلب تپنده آسانسور: موتور محرکه
در آسانسورهای کششی، موتور به همراه گیربکس و فلکه در موتورخانهٔ بالای چاه نصب میشود. چنانچه از نوع «گیرلس» استفاده شود، گیربکس حذف و راندمان تا ۹۵ ٪ افزایش مییابد. توان موتور ــ بسته به ظرفیت و سرعت ــ از ۴ تا ۳۰ کیلووات متغیر است. این توان از طریق اینورتر بهصورت موج سینوسی پالایششده به استاتور میرسد تا حرکت نرم و بدون تکان فراهم شود. شایان ذکر است که در آسانسور خانگی هیدرولیکی، پاوریونیت و جک جایگزین این مجموعه میگردند؛ یعنی موتور روی پاوریونیت قرار دارد و روغنِ تحت فشار، جک را حرکت میدهد.
سیمبکسل و وزنهٔ تعادل؛ دو بخش ضروری
«سیمبکسل» طناب فولادی چند لایهای است که یک سرش به کابین و سر دیگرش به وزنهٔ تعادل متصل میشود. علت وجود وزنه همانطور که در مبانی فیزیک دبیرستان خواندهایم، «کاهش کار خالص موتور» است. به بیان ساده، وقتی وزنهٔ تعادل تقریباً هموزن کابینِ خالی است، موتور موظف میشود صرفاً اختلاف وزن مسافر را جابهجا کند و نه کل جرم سیستم را؛ نتیجه، کاهش مصرف برق و کوچکتر شدن موتور است.

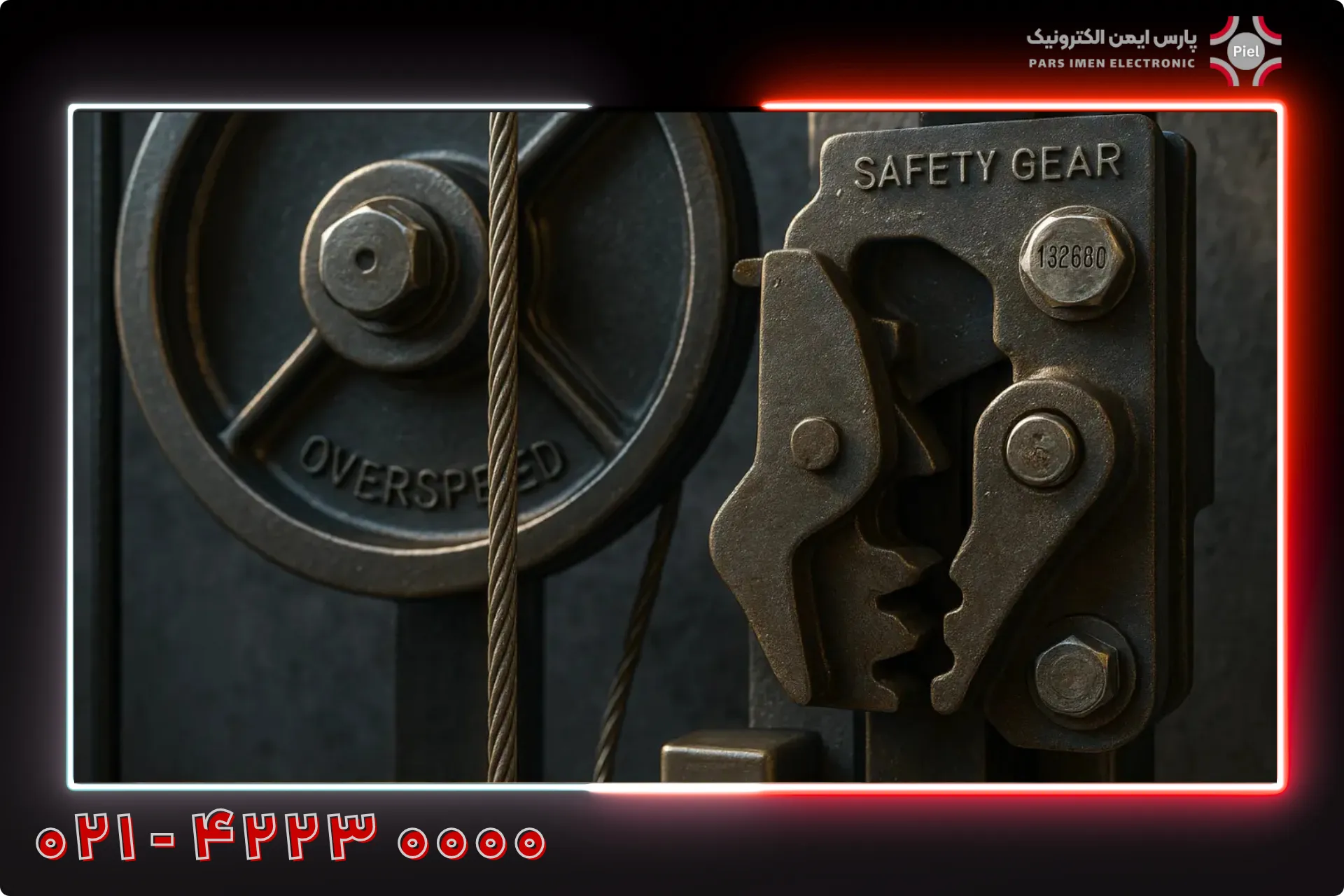

ترمز، گِلاویز و پاراشوت؛ برای ایمنی
هیچ بحثی دربارهٔ مکانیسم آسانسور بدون پرداختن به سامانههای ایمنی کامل نیست. ترمز الکترومغناطیسی روی شافت موتور نصب میشود و در صورت قطع برق، بلافاصله محور را قفل میکند. پاراشوت ــ همان چنگک مکانیکی زیر کابین ــ هنگام سرعت تجاوزی (Overspeed)، با گیرهکردن به ریل، پیش از سقوط آزاد جلوگیری میکند. همچنین سنسور سرعت، پاراشوت را فعال میکند و «لیمیتسوئیچ» انتهای مسیر هم برای توقف در حد بالا یا پایین تعبیه میشود.

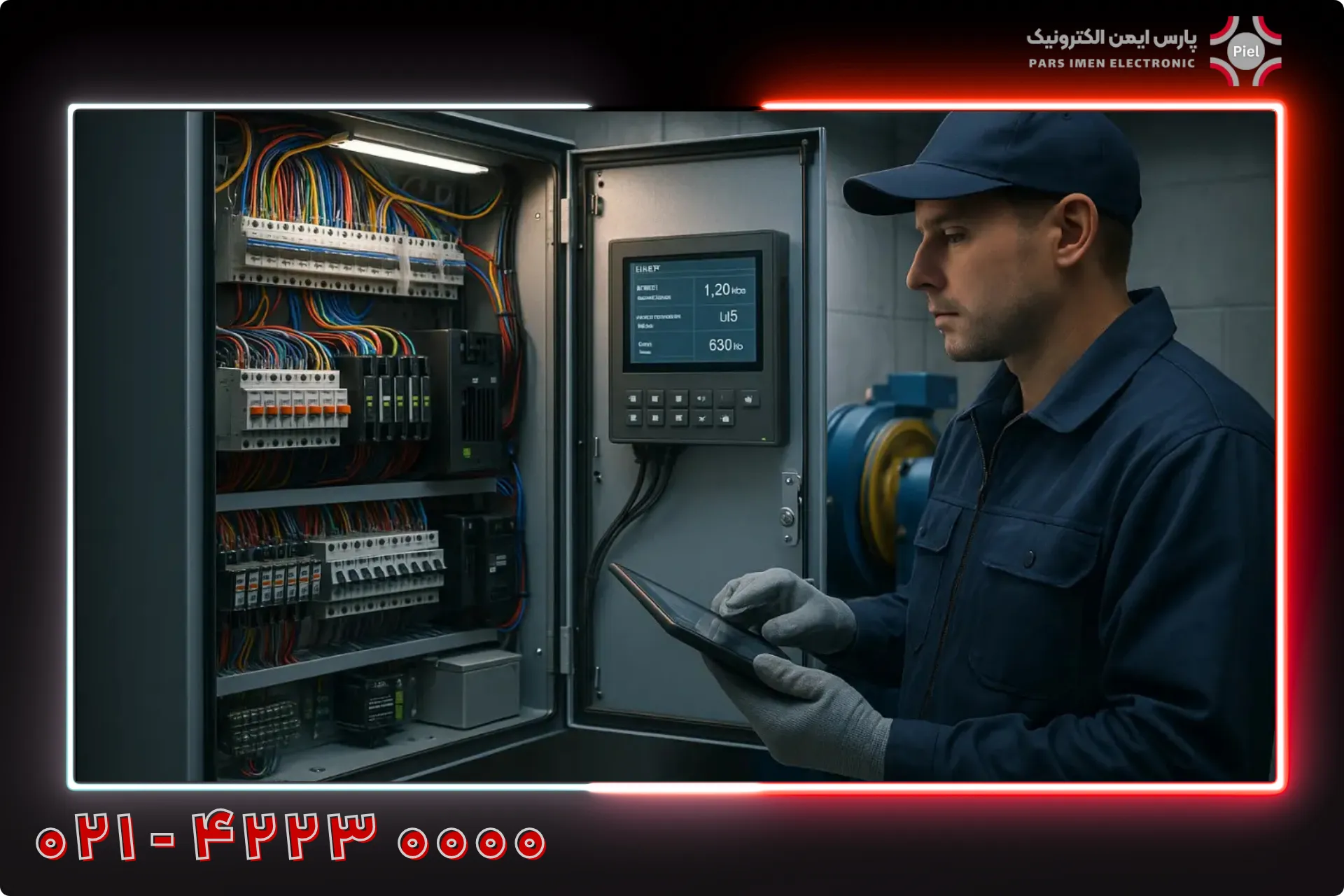

تابلو فرمان و پردازش سیگنال
در قلب سیستم کنترل، یک PLC یا برد فرمان وظیفه دارد فرامین مسافران را مدیریت نماید. مثلا وقتی دو نفر در طبقات مختلف دکمهٔ بالا را میفشارند، تابلو با یک الگوریتم سطوح پیشرفته (مانند «Closest Car» یا «Sectoring») تصمیم میگیرد ابتدا به کدام توقف مراجعه کند. افزون بر این، تابلو سرعت موتور را از طریق اینورتر تنظیم میکند؛ بدین ترتیب، استارت نرم (Soft-Start) و توقف نرم (Soft-Stop) تضمین میشود و تکانِ کابین، به حداقل میرسد.
درب و قفل ایمنی
درب طبقه، در حالت عادی بسته و قفل است. وقتی کابین در مقابل طبقه هدف توقف کرد، لچ مکانیکی چفت درب را رها میکند و حرکت درب آغاز میشود. حسگر چشمی (سنسور فتوالکتریک) فضای ورودی را میپاید تا اگر مانعی در مسیر باشد، درب دوباره به حالت باز بازگردد. این ویژگی در استاندارد EN 81-20 اجباری است.
برق اضطراری و سیستم نجات
در برابر قطعی برق، دو راهکار متداول وجود دارد: باتری فرود (در آسانسور خانگی) یا دیزل ژنراتور (در برجهای بزرگ). در حالت باتری، برق ۲۴ یا ۴۸ ولت موتور را در جهت فرود ملایم تا پایینترین طبقه راهاندازی میکند و پس از باز شدن درب، جریان قطع میشود.
آسانسور هیدرولیکی؛ وقتی فضای چاهک عمیق وجود ندارد
اگر در خانهٔ دوبلکس نیازمند انتقال سالمندان باشید، احتمال زیاد سمت هیدرولیک جک کناری میروید. در این سیستم، پاوریونیت در کف یا کنار چاه مستقر میشود، جک از کناره کابین شروع به فشار میکند و از طریق یک زنجیر، کابین را بالامیبرد. در بازگشت (فرود) موتور خاموش است؛ شیر برقی روغن را تخلیه میکند و کابین با جاذبه پایین میآید. چنین سیستمی در مصرف برق، تقریباً ۴۰٪ صرفهجویی دارد.
آسانسور خانگی؛ دُرّ کوچکِ بازار امروز
هوملیفتها بهدلیل محدودیت سرعت و ظرفیت، قوانین آسانسور عمومی سختگیرانهتری ندارند؛ اما در عین حال ملزم به رعایت EN 81-41 هستند. نصب بدون تخریب وسیع و برق تکفاز، امتیاز رقابتی این خانواده است.
آسانسور صنعتی و خودروبر؛ غولهای آرام
وقتی در نمایشگاه خودرو یا برج مسکونی چندطبقه نیاز به انتقال ماشین دارید، ساختار «هیدرولیکی چهار جک سینکرون» بسیار رایج است: چهار جک در چهار گوشهٔ چاه با خطکش دیجیتال حرکت میکنند تا سکو کاملاً تراز بماند. در عوض، سرعت بهناچار محدود است (≈ 0.15 m/s)؛ زیرا ایمنی خودرو و سرنشین اولویت دارد.
هزینهٔ تملک و نگهداری آسانسور؛ آنچه باید بدانید
هزینهٔ اولیه، بسته به فناوری، ابعاد و دکوراسیون متغیر است: از 300 میلیون تومان برای هوملیفت دو طبقه تا ۲ میلیارد برای آسانسور کششی گیرلس سرعتبالا. اما مهمتر، هزینهٔ کل چرخهٔ عمر (Total Cost of Ownership) است. در آسانسورهای گیرلس، قبض برق کمتر ولی قیمت قطعات یدکی بالاتر است؛ در هیدرولیکها، سرویس تعویض روغن هر دو سال باید بودجهبندی شود. تحلیل دقیق TCO پیش از قرارداد، مانع پشیمانیهای بعدی است.
استاندارد ملی ایران و تطابق با اروپا
در کشور ما، مؤسسهٔ استاندارد و تحقیقات صنعتی ایران (ISIRI) سه مرحلهٔ اجباری تعریف کرده است:
- تأیید نقشه و محاسبات.
- بازرسی حین نصب یا پس از نصب (بسته به نوع قرارداد).
- دریافت گواهی A-Type برای بهرهبرداری. انطباق با استاندارد EN 81 اروپا باعث میشود در صورت همکاری با پیمانکار خارجی، دردسر مضاعف نداشته باشید.
جمعبندی
آسانسور، سامانهای است که با همنشینی قطعات مکانیکی، الکتریکی و نرمافزاری، سفر عمودی را ممکن و ایمن میکند. چنانچه قصد خرید، بازسازی یا حتی کنجکاوی فنی در این حوزه دارید، درک ساختار و سازوکار اجزای اصلی بهترین نقطهٔ آغاز است. از موتور و سیمبکسل گرفته تا تابلو فرمان و سیستم نجات، همه با سازگاری کامل کار میکنند تا تجربهای نرم، بیسروصدا و امن فراهم شود.
