قطع برق و آسانسور: تفاوت سیستم (ARD) و (UPS)
قطع برق و آسانسور: تفاوت سیستم (ARD) و (UPS)
قطع ناگهانی برق، یکی از ترسناک‑ترین شرایطی است که سرنشینان آسانسور میتوانند تجربه کنند. خاموش شدن ناگهانی آسانسور، تاریکی و توقف کابین بین طبقات، مسافران را گرفتار میکند و گاهی باعث وحشت، اضطراب و حتی بروز مشکلات پزشکی میشود. در سالهای اخیر برای مقابله با این وضعیت، دو فناوری اصلی در آسانسورها بکار گرفته میشود:
دستگاه نجات اضطراری (Automatic Rescue Device – ARD) که هنگام قطع برق، کابین را به نزدیکترین طبقه رسانده و در را باز میکند.
منبع تغذیه (Uninterruptible Power Supply – UPS) که وظیفه تأمین برق اضطراری برای تجهیزات مختلف (از جمله آسانسور) در بازه زمانی کوتاه را بر عهده دارد.
بسیاری از کاربران تصور میکنند این دو سیستم مشابه هستند، اما ماهیت عملکرد، ظرفیت و کاربری آنها متفاوت است. در این نوشته تعریف هر سامانه، نحوه عملکرد، مزایا و معایب و تفاوتهای آن بررسی میشود.
دستگاه نجات اضطراری (ARD) چیست؟

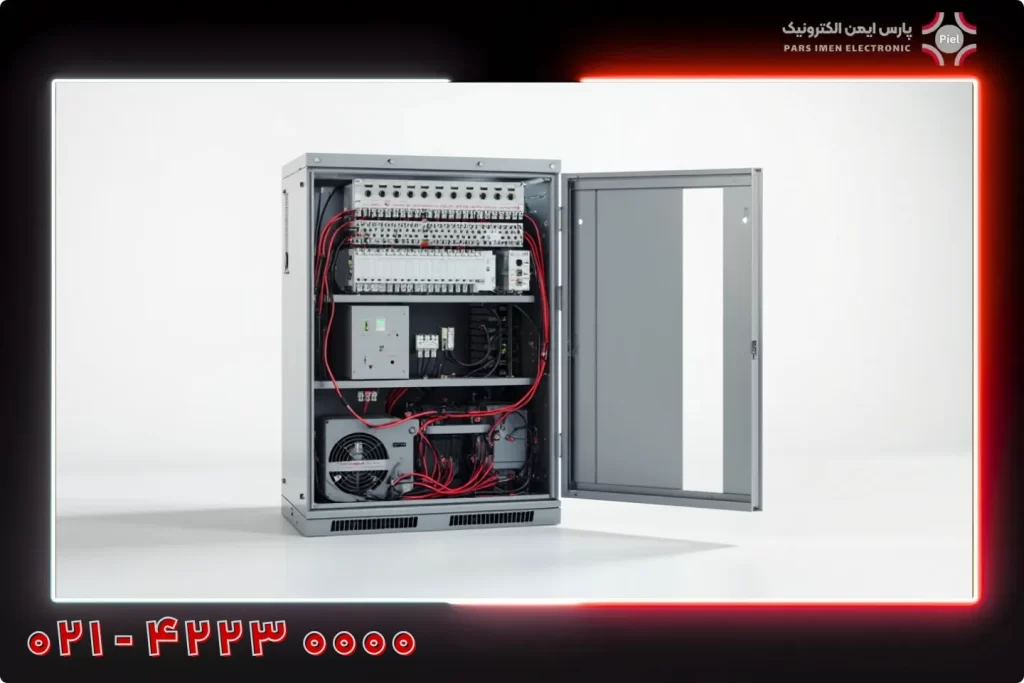

دستگاه نجات اضطراری با هدف افزایش ایمنی آسانسور و جلوگیری از حبس مسافران پس از قطع برق طراحی شد. ARD یک سیستم پشتیبان در کنار مدار کنترل و سیستم درایو اصلی آسانسور است که در صورت قطع برق وارد مدار میشود. این دستگاه برای حذف آسیبهای جسمی و روانی ناشی از خاموش شدن آسانسور ایجاد شد و نه برای جایگزینی برق شهری.

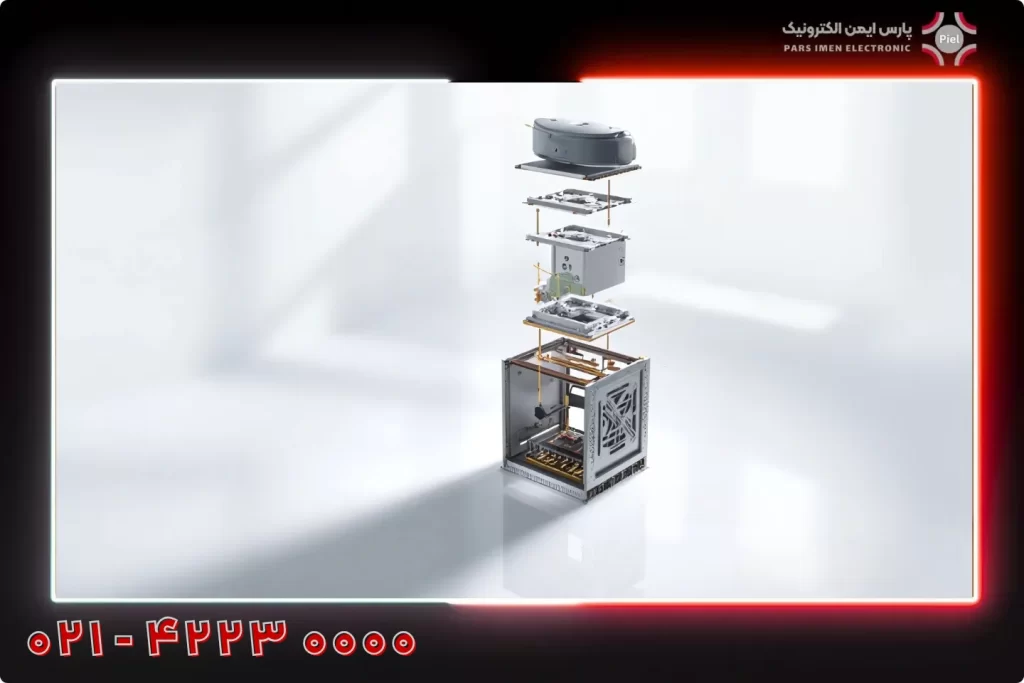

اجزای اصلی و نحوه عملکرد ARD
- منبع تغذیه اضطراری: ARD از باتریهای با ولتاژ بالا (در بعضی مدلها ۳۸۰ ولت سه‑فاز یا ۲۲۰ ولت تک‑فاز) استفاده میکند که به طور دائمی توسط شبکه شارژ میشوند. با قطع برق، باتریها از طریق اینورتر سه‑فاز، انرژی لازم برای موتور آسانسور و سیستم کنترل را تامین میکنند.
- ماژول کنترل: کنترلگر به طور مداوم وضعیت ولتاژ شبکه و شرایط آسانسور را پایش میکند. به محض شناسایی قطع برق، با استفاده از الگوریتمهای ایمنی، موتور آسانسور را به حرکت در میآورد تا کابین به نزدیکترین طبقه برسد . سامانه پیشرفتهتر شامل تجهیزات ارتباطی و نمایشگر داخلی است تا مسافران در جریان روند عملیات و وضعیت باتری قرار گیرند .
- سیستم تراز و بازکردن در: پس از رسیدن به نزدیکترین طبقه، کابین با دقت تراز میشود و قفل در باز میگردد. این فرآیند بدون تکان و با سرعت مناسب صورت میگیرد تا مسافران دچار شوک یا ترس نشوند.
ویژگیها و مزایا ARD
- ایمنی بالا: ARD مخصوص آسانسور طراحی شده و در صورت قطعی برق، کابین را به نزدیکترین طبقه میرساند و در را باز میکند. این مکانیزم در شرایط اضطراری، ترس و کلستروفوبیا مسافران را کاهش میدهد.
- نصب و تنظیم آسان: نصب و سیمکشی ARD ساده است و هزینه عملیاتی آن نسبت به ایمنی که فراهم میکند، مناسب است.
- هماهنگی با سیستم کنترل: خروجی برق ARD دارای ولتاژ و فرکانس هماهنگ با سیستم کنترل آسانسور است، بنابراین هنگام عملیات نجات، موتور به صورت نرم کار میکند.
- عدم استفاده دائمی از باتری: برخلاف UPS که همیشه در مدار است، ARD تنها در هنگام قطع برق فعال میشود؛ به همین دلیل عمر باتری بیشتر بوده و مصرف انرژی کاهش مییابد.
محدودیتهای ARD
- نیاز به فضای نصب: به دلیل استفاده از باتریهای بزرگ و اینورتر سه‑فاز، ARD به کابینت و فضای مناسب برای نصب نیاز دارد.
- هزینه اولیه: هزینه راهاندازی ARD نسبت به UPS گرانتر است.
- عدم جایگزینی شبکه: ARD فقط برای عملیات نجات طراحی شده و نمیتواند برق سیستم را برای ادامه فعالیت عادی تأمین کند.
خاموش شدن ناگهانی آسانسور، تاریکی و توقف کابین بین طبقات، مسافران را گرفتار میکند و گاهی باعث وحشت، اضطراب و حتی بروز مشکلات پزشکی میشود.
منبع تغذیه (UPS) چیست؟
UPS سیستمی برای تأمین برق اضطراری تجهیزات مختلف از جمله سرورها، مراکز داده، تجهیزات پزشکی و در صورت نیاز آسانسور است. UPS آسانسور از برق سه‑فاز استفاده میکند و هنگام شارژ باتری، آسانسور را تغذیه میکند و ظرفیت آن بر اساس مدت زمان قطعی، نوع موتور و نوع ساختمان طراحی میشود. به طور کلی، UPS وظیفه دارد چند دقیقه تا چند ساعت پس از قطع برق، امکان خاموش کردن ایمن یا ادامه کار تجهیزات حساس را فراهم کند.
سازوکار UPS
- تبدیل دو مرحلهای (Double Conversion): UPSهای آنلاین، ورودی AC را به DC تبدیل کرده و سپس از طریق اینورتر دوباره به AC تبدیل میکنند. این تبدیل دو مرحلهای باعث میشود بار خروجی همیشه ولتاژ ثابت با شکل موج مناسب دریافت کند.
- شارژ و دشارژ دائم باتری: UPS به طور مستمر باتری را شارژ کرده و در عین حال دستگاههای متصل را تغذیه میکند. در حالت بروز اختلال کوتاهمدت یا افت ولتاژ، انرژی باتری به صورت لحظهای وارد مدار میشود و تجهیز حساس بدون خاموشی به کار ادامه میدهد.
- نظارت و تصحیح کیفیت برق: UPS علاوه بر تأمین برق اضطراری، به عنوان فیلتر نیز عمل میکند و اختلالات فرکانسی و نویز شبکه را حذف میکند. این ویژگی برای تجهیزات الکترونیکی حیاتی است.
مزایای UPS
- چند منظوره بودن: UPS میتواند تجهیزات مختلفی مثل تجهیزات پزشکی، سرورها و سیستمهای امنیتی را تغذیه کند . برخلاف ARD که فقط برای آسانسور است، UPS طیف گستردهتری را پوشش میدهد.
- پایداری ولتاژ: UPS ولتاژ خروجی را در محدوده بسیار دقیقی (±۱٪) نگه میدارد. این دقت برای کامپیوترها و دستگاههای شبکه ضروری است.
- محافظت از دادهها: در مراکز داده، UPS زمان کافی برای ذخیره دادهها و خاموشی ایمن ایجاد میکند.
- هزینه نسبتاً پایین: UPSهای مورد استفاده برای آسانسورها هزینه پایینتری نسبت به ARD دارند. UPS با توان ۱٫۸ تا ۲٫۷ کیلووات برای آسانسورهای کوچک کافی است و قیمت آنها مناسب است.
محدودیتهای UPS
- توان کم برای آسانسور: به دلیل محدود بودن توان UPS، در زمان عملیات نجات ممکن است نتواند انرژی کافی برای حرکت کابین فراهم کند. UPS فقط برق تک‑فاز ۲۲۰ ولت تأمین میکند و اگر بار کابین از حد توان بیشتر باشد، حرکت آسانسور نیمهتمام میماند.
- مصرف دائمی انرژی: UPS همیشه فعال است و برای تثبیت ولتاژ، برق شبکه را به DC و دوباره به AC تبدیل میکند؛ این فرایند تلفات ایجاد میکند و باعث هزینه برق بیشتر و کاهش عمر باتری میشود.
- ولتاژ خروجی ثابت، نامناسب برای موتور: موتور آسانسور یک موتور القایی سه‑فاز است که بار متغیری دارد. UPSهای آنلاین برای بارهای ثابت طراحی شدهاند، بنابراین راندمان و ضریب توان آنها در بار متغیر آسانسور کاهش مییابد و مصرف انرژی بالا میرود.
- قدرت محدود در بلندمدت: به دلیل مصرف دائمی باتری برای تنظیم ولتاژ، در زمان قطعی طولانی احتمال دارد که شارژ باقی مانده کافی نباشد و کابین به طبقه نرسد.
مقایسه ARD و UPS برای آسانسور
حوزه کاربرد
- اختصاصی بودن: ARD فقط برای آسانسور طراحی شده و هدف آن تنها رساندن کابین به نزدیکترین طبقه و بازکردن درب آسانسور هنگام قطع برق است. در مقابل، UPS یک منبع پشتیبان عمومی است که میتواند دستگاههای مختلفی از جمله آسانسور را تغذیه کند.
- کاربرد در بلند مدت: UPS توانایی کارکرد چند دقیقه تا چند ساعت برای دستگاههای حساس دارد. ARD فقط چند دقیقه کار میکند و برای ادامه حرکت آسانسور بعد از نجات طراحی نشده است.
سازوکار و زمان پاسخ
- سرعت سوئیچینگ: ARD با پایش ولتاژ شبکه به محض قطع برق فعال میشود و به سرعت (در مدلهای جدید، کمتر از سه میلیثانیه) انرژی باتری را وارد مدار میکند. UPS نیز دارای زمان سوئیچینگ کوتاهی است، اما به دلیل تبدیل دو مرحلهای، همیشه تأخیر بسیار کمی دارد.
- الگوریتم حرکت: ARD کابین را به صورت کنترل‑شده و نرم به نزدیکترین طبقه هدایت میکند. UPS چنین الگوریتمی ندارد و صرفاً برق موتور را تأمین میکند؛ در نتیجه ممکن است کابین «خزیده» و در نیمه مسیر متوقف شود.
ظرفیت و توان
- ظرفیت بالاتر ARD: ظرفیت معمول ARD بین ۵ تا ۳۷ کیلووات است، در حالی که UPS آسانسور بین ۱٫۸ تا ۲٫۷ کیلووات است.
- راندمان: ARD فقط زمانی فعال میشود که برق قطع شود؛ بنابراین تلفات ناشی از تبدیل مداوم انرژی ندارد و عمر باتری آن بیشتر است. UPS همواره برق را از AC به DC و دوباره به AC تبدیل میکند و تلفات آن بیشتر است.
ایمنی و راحتی
- جلوگیری از ترس و آسیب: ARD با حرکت نرم و تراز دقیق باعث میشود مسافران در زمان نجات دچار ترس و ضربه ناگهانی نشوند . UPS به دلیل نداشتن کنترلگر اختصاصی، ممکن است حرکت کابین را ناخوشایند کند.
- مصرف انرژی و طول عمر: UPS به دلیل مصرف دائمی انرژی، هزینه برق بیشتری ایجاد میکند و عمر باتری آن کوتاهتر است؛ در حالی که ARD فقط هنگام ضرورت از انرژی استفاده میکند و مصرف برق آن کمتر است.
هزینه و نگهداری
- هزینه اولیه: UPS ارزانتر است و برای آسانسورهای کوچک مقرون به صرفه به نظر میرسد. ARD به دلیل تجهیزات بزرگتر، قیمت بالاتر و نیاز به فضای نصب بیشتر دارد.
- هزینههای نگهداری: UPS هزینه برق و تعویض زودهنگام باتری را افزایش میدهد. ARD در استفاده طولانیمدت ممکن است به صرفهتر باشد زیرا باتری دیرتر مستهلک میشود.
- نیاز به سرویس: هر دو دستگاه نیاز به سرویس دورهای دارند، اما به دلیل پیچیدگی کمتر ARD، نگهداری آن سادهتر است.
| منبع تغذیه (UPS) | دستگاه نجات اضطراری (ARD) | ویژگی |
| تأمین برق اضطراری برای دستگاههای مختلف و محافظت از دادهها | نجات آسانسور، رساندن کابین به طبقه و بازکردن در | کاربرد اصلی |
| ۱٫۸ تا ۲٫۷ کیلووات برای آسانسور | ۵ تا ۳۷ کیلووات | توان معمول |
| ولتاژ ثابت (معمولاً ۲۲۰/۴۰۰ ولت) با دقت ±۱٪ | سه‑فاز ۳۸۰ ولت یا تک‑فاز ۲۲۰ ولت، هماهنگ با سیستم کنترل | ولتاژ خروجی |
| فقط تامین برق؛ حرکت کابین وابسته به نیروهای وزنه تعادل است | حرکت کنترل‑شده به نزدیکترین طبقه و تراز سریع | الگوریتم حرکت |
| کوتاه، اما همواره در مدار است و تلفات دارد | کمتر از چند میلیثانیه | زمان سوئیچینگ |
| دائم بهکار و مصرف مداوم | ناچیز (فقط شارژ باتری) | مصرف انرژی در حالت عادی |
| کمتر از ۵۰۰ دلار برای آسانسور | (۱٬۵۰۰–۳٬۰۰۰ دلار) | هزینه اولیه |
| عمومی: مراکز داده، بیمارستان، سیستم امنیتی | ندارد | کاربردهای دیگر |
ARD یا UPS کدام سیستم را انتخاب کنیم؟
بررسی نیازهای ساختمان
- نوع ساختمان و جمعیت: برجهای مسکونی با تعداد زیادی واحد و برجهای تجاری پر ترافیک، به سیستمهای با ظرفیت بالا و اطمینان بیشتر نیاز دارند. در چنین سازههایی ARD یا ERD با توان بالاتر توصیه میشود. در مقابل، ساختمانهای کوچکتر میتوانند از UPSهای مخصوص آسانسور با ظرفیت پایینتر بهرهمند شوند، البته با در نظر گرفتن محدودیتها.
- بودجه و هزینه: هزینه اولیه بالا و هزینه نگهداری طولانی مدت باید در نظر گرفته شود. ARD گرچه گرانتر است، اما باتریهای آن کمتر در معرض استهلاک قرار میگیرند و مصرف انرژی پایینتری دارد. UPS در ظاهر ارزانتر است، ولی هزینه برق و تعویض باتری ممکن است در درازمدت بیشتر شود.
- مقررات و استانداردها: در بعضی سازهها استفاده از سیستمهای نجات اضطراری خاص برای آسانسورها اجباری است. قبل از انتخاب سامانه، باید استانداردهای ملی (مانند EN81، BS 9999 و …) بررسی شود.
عوامل فنی
- ظرفیت موتور آسانسور: توان موتور (کیلووات) و نوع درایو (گیرلس یا گیربکسدار) در انتخاب سامانه تأثیر مستقیم دارد. اگر موتور به درایو فرکانس متغیر مجهز باشد، باید سیستم نجات ولتاژ و فرکانس منطبق فراهم کند.
- مدت زمان قطعی برق: در مناطقی که قطعی طولانیمدت شایع است، استفاده از ARD بهتنهایی کافی نیست. در این حالت بهتر است از ترکیب ARD و ژنراتور استفاده شود. UPS برای قطعیهای چند دقیقهای مناسبتر است.
- فضای نصب: نصب ARD نیازمند کابینت باتری و تابلو کنترل است. در ساختمانهای قدیمی، فضا ممکن است محدود باشد و استفاده از UPS کوچک، مقرون به صرفهتر شود.
سایر نکات
- اگر هدف شما ایمنی حداکثری و آسودگی خاطر کاربران است، ARD یا ERD بهترین گزینه است. این سامانهها مسیر نجات مشخص و تراز دقیق ارائه میکنند. هزینه بیشتر و نیاز به فضای مناسب را باید در برنامهریزی اولیه ساختمان لحاظ کنید.
- اگر بودجه محدود دارید و آسانسور شما کوچک یا کم تردد است، UPS آسانسور میتواند نیازهای اولیه را برطرف کند؛ ولی به محدودیت توان و زمان عملکرد آن توجه داشته باشید.
- برای ساختمانهای بزرگ که چندین آسانسور دارند، ترکیب سیستمهای مختلف میتواند راه حل بهینه باشد. مثلاً نصب UPS برای هر آسانسور و یک ARD مرکزی با ظرفیت بالاتر.
جمعبندی
قطع برق در آسانسور نه تنها باعث ایجاد ترس و اضطراب میشود، بلکه میتواند تهدید جدی برای سلامت و جان مسافران باشد. برای مقابله با این وضعیت، از دو سیستم بهره گرفته میشود: دستگاه نجات اضطراری (ARD) که کابین را به نزدیکترین طبقه میرساند و در را باز میکند، و منبع تغذیه بدون وقفه (UPS) که به عنوان پشتیبان عمومی برای تجهیزات مختلف استفاده میشود. در مقایسه این دو سیستم، متوجه میشویم که ARD به طور تخصصی برای آسانسور طراحی شده و به رغم هزینه اولیه بالا، امنیت بیشتری فراهم میکند و مصرف انرژی کمتری دارد . UPS هرچند ارزانتر و چند منظوره است، اما برای موتور آسانسور که بار متغیری دارد راندمان مناسبی ندارد و ممکن است هنگام کارکرد با مشکل مواجه شود. توجه داشته باشید هر ساختمانی الگوی قطعی، ظرفیت آسانسور، و الزامات ایمنی خاص خود را دارد. انتخاب بین ARD و UPS باید مبتنی بر اطلاعات و تجربه باشد. پارس ایمن الکترونیک با آزمونهای بار، تحلیل عمر باتری و بررسی سناریوهای خاموشی، سازوکار متناسب با ساختمان شما را ارائه میکند. جهت دریافت مشاوره رایگان با ما تماس بگیرید.
