تابلو فرمان آسانسور چیست؟

تابلو فرمان مجموعه‌ای از تجهیزات الکترونیکی و الکتریکی است که درون یک محفظه فلزی استاندارد نصب می‌شوند و به‌عنوان مرکز پردازش اطلاعات آسانسور عمل می‌کنند. این مجموعه شامل برد اصلی، پردازنده مرکزی (CPU)، کنتاکتورها، رله‌ها، درایو کنترل سرعت (در مدل‌های VVVF)، منابع تغذیه، فیوزهای حفاظتی، ترمینال‌ها و تجهیزات ارتباطی است. تمام سیگنال‌های دریافتی از شستی‌های کابین، شستی‌های طبقات، سنسورهای موقعیت، سوئیچ‌های ایمنی و تجهیزات حفاظتی ابتدا وارد تابلو فرمان می‌شوند و سپس پس از پردازش، دستورات لازم برای حرکت کابین، باز و بسته شدن درب‌ها یا توقف اضطراری صادر می‌شود.

به زبان ساده، اگر تابلو فرمان وجود نداشته باشد، حتی بهترین موتور، باکیفیت‌ترین ریل‌ها یا قدرتمندترین جک هیدرولیک نیز قادر به انجام عملکرد صحیح نخواهند بود؛ زیرا هیچ هماهنگی میان اجزای مختلف سیستم ایجاد نمی‌شود.

تابلو فرمان چگونه کار می‌کند؟

فرض کنید کاربری در طبقه پنجم دکمه فراخوان آسانسور را فشار می‌دهد. این فرمان ابتدا به برد اصلی ارسال می‌شود. کنترلر مرکزی موقعیت فعلی کابین، جهت حرکت، درخواست‌های ثبت‌شده سایر طبقات، وضعیت درب‌ها، ظرفیت کابین و اطلاعات سنسورها را بررسی می‌کند. سپس مناسب‌ترین تصمیم را گرفته و دستورات لازم را برای حرکت موتور صادر می‌کند. هم‌زمان سرعت حرکت، شتاب اولیه، کاهش سرعت قبل از توقف و هم‌سطح شدن دقیق کابین نیز به‌صورت لحظه‌ای کنترل می‌شوند. این هماهنگی باعث می‌شود حرکت آسانسور نرم، بدون ضربه و ایمن باشد.

وظایف تابلو فرمان

تابلو فرمان تنها یک برد الکترونیکی نیست؛ بلکه مرکز مدیریت کل سیستم است و وظایف متعددی را بر عهده دارد، از جمله:

توضیح	وظیفه
مدیریت شروع حرکت، توقف و تغییر جهت	کنترل حرکت کابین
تنظیم سرعت و شتاب موتور، به‌ویژه در سیستم‌های VVVF	کنترل سرعت
هماهنگی باز و بسته شدن ایمن درب کابین و طبقات	مدیریت درب‌ها
ثبت و اولویت‌بندی فرمان‌های کاربران	پردازش درخواست‌ها
کنترل سنسورها، ترمز، پاراشوت و مدارهای حفاظتی	مدیریت تجهیزات ایمنی
ثبت و نمایش کدهای خطا برای تعمیر و نگهداری	تشخیص خطا
هماهنگی با موتور، اینورتر، انکودر، جعبه رویزیون و نمایشگرها	ارتباط با سایر تجهیزات

در آسانسورهای جدید، بسیاری از این وظایف توسط نرم‌افزارهای هوشمند انجام می‌شوند که قابلیت برنامه‌ریزی و به‌روزرسانی نیز دارند.

انواع تابلو فرمان آسانسور

تابلو فرمان دو سرعته (AC2)

این نوع تابلوها بیشتر در آسانسورهای قدیمی دیده می‌شوند. در این سیستم موتور تنها با دو سرعت مشخص حرکت می‌کند؛ بنابراین هنگام شروع یا پایان حرکت، تکان‌های بیشتری احساس می‌شود. هزینه خرید این تابلوها کمتر است، اما مصرف انرژی بالاتر و استهلاک بیشتری نسبت به مدل‌های جدید دارند.

تابلو فرمان VVVF (درایودار)

امروزه رایج‌ترین انتخاب برای آسانسورها، هوم لیفت‌ها و بسیاری از بالابرها، تابلو فرمان مجهز به درایو VVVF است. این فناوری با تغییر فرکانس و ولتاژ موتور، امکان کنترل پیوسته سرعت را فراهم می‌کند. نتیجه آن، حرکت بسیار نرم، کاهش مصرف برق، استهلاک کمتر موتور، توقف دقیق در تراز طبقات و افزایش عمر تجهیزات است. به همین دلیل، در بیشتر پروژه‌های جدید، استفاده از تابلوهای VVVF به‌عنوان راهکار استاندارد توصیه می‌شود.

تابلو فرمان هیدرولیک

در آسانسورهای هیدرولیکی و هوم لیفت‌ها، ساختار تابلو فرمان با مدل‌های کششی تفاوت دارد. در این سیستم، تابلو علاوه بر کنترل تجهیزات الکتریکی، عملکرد پاوریونیت، شیرهای هیدرولیکی، زمان‌بندی حرکت جک و کنترل فشار را نیز مدیریت می‌کند. این هماهنگی باعث می‌شود کابین با نرمی کامل حرکت کند و توقفی دقیق و بدون لرزش داشته باشد.

تابلو فرمان در هوم لیفت و بالابر چه تفاوتی با آسانسور دارد؟

اگرچه اصول عملکرد در همه این تجهیزات مشابه است، اما نرم‌افزار، پارامترهای کنترلی و امکانات تابلو فرمان بر اساس نوع دستگاه تغییر می‌کند.

در هوم لیفت، اولویت با حرکت آرام، صدای کم، مصرف انرژی پایین و سهولت استفاده است. به همین دلیل، تنظیمات نرم‌افزاری تابلو فرمان به‌گونه‌ای انجام می‌شود که تجربه‌ای روان و ایمن برای کاربران فراهم شود. در بالابرهای صنعتی و کارگاهی، شرایط متفاوت است. تابلو فرمان باید توانایی مدیریت بارهای سنگین‌تر، سیکل‌های کاری بیشتر و شرایط محیطی سخت‌تر را داشته باشد. همچنین در برخی پروژه‌ها، امکاناتی مانند کنترل از راه دور، توقف در ارتفاع‌های مختلف یا سیستم‌های حفاظتی ویژه نیز به تابلو اضافه می‌شود.

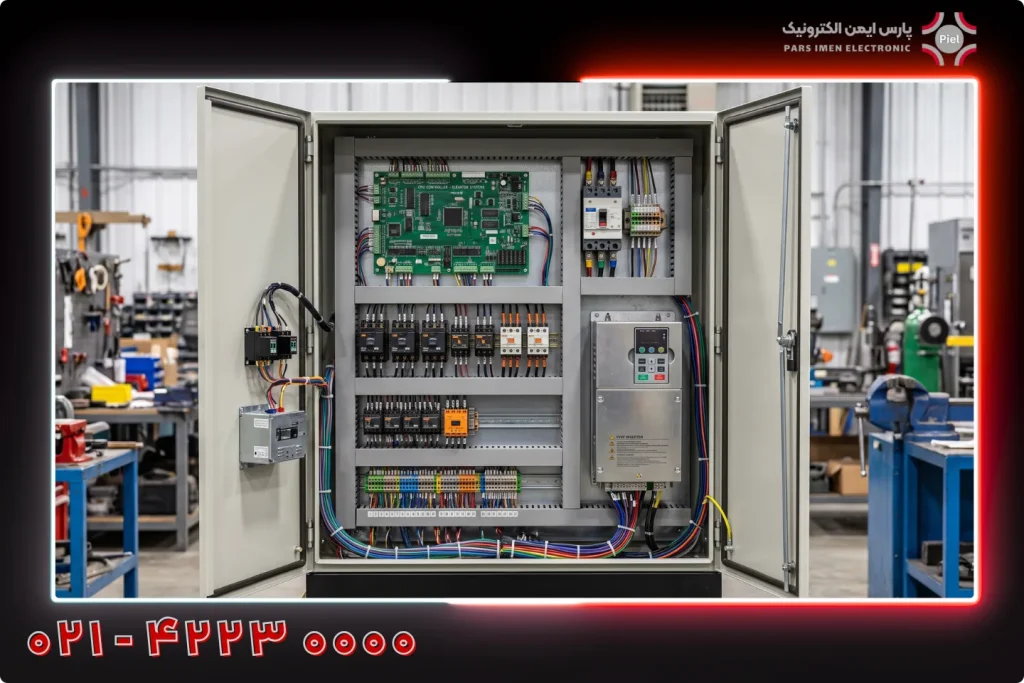

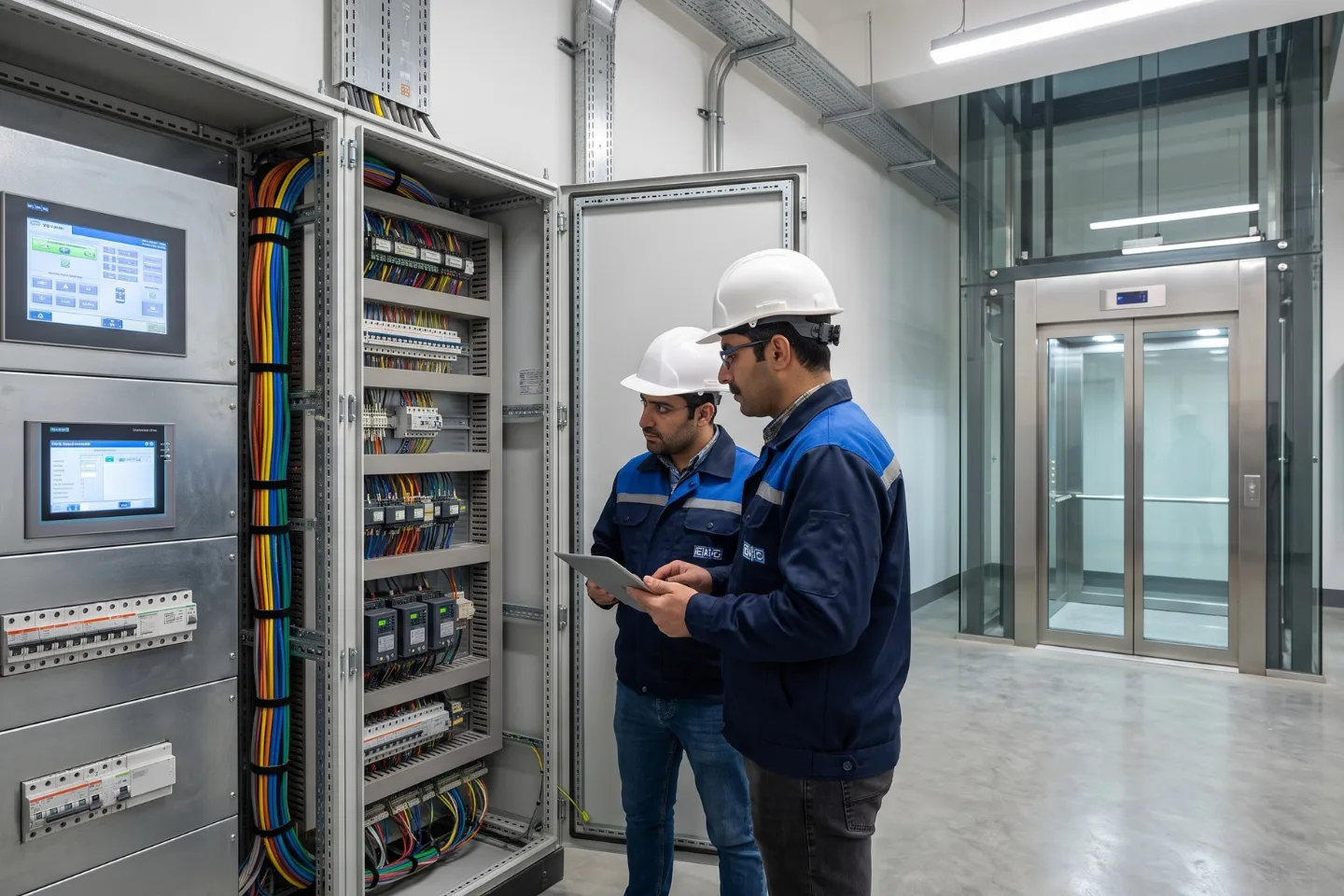

اجزای اصلی تابلو فرمان آسانسور

تابلو فرمان مجموعه‌ای از قطعات الکترونیکی، الکتریکی و نرم‌افزاری است که مانند یک سیستم هماهنگ عمل می‌کنند. هر قطعه وظیفه مشخصی دارد و خرابی هر یک از آن‌ها می‌تواند عملکرد کل آسانسور، هوم لیفت یا بالابر را مختل کند. به همین دلیل، کیفیت قطعات تابلو فرمان به اندازه کیفیت موتور و جک هیدرولیک اهمیت دارد.

وظیفه	قطعه
پردازش تمام فرمان‌ها و تصمیم‌گیری برای حرکت آسانسور	CPU یا پردازنده مرکزی
کنترل عملکرد کلی سیستم و ارتباط بین قطعات	برد اصلی (Main Board)
کنترل نرم سرعت و گشتاور موتور	درایو VVVF
قطع و وصل مدار قدرت و فرمان	کنتاکتورها و رله‌ها
محافظت در برابر اتصال کوتاه و اضافه جریان	فیوزها و کلیدهای حفاظتی
تأمین برق مدارهای کنترلی و سیستم نجات اضطراری	منبع تغذیه و شارژر باتری
انتقال اطلاعات بین تابلو، کابین و تجهیزات جانبی	ترمینال‌ها و ماژول‌های ارتباطی

این قطعات در کنار یکدیگر، سیستم کنترلی دقیق و پایداری را تشکیل می‌دهند که می‌تواند در هر لحظه وضعیت آسانسور را تحلیل کرده و مناسب‌ترین فرمان را صادر کند.

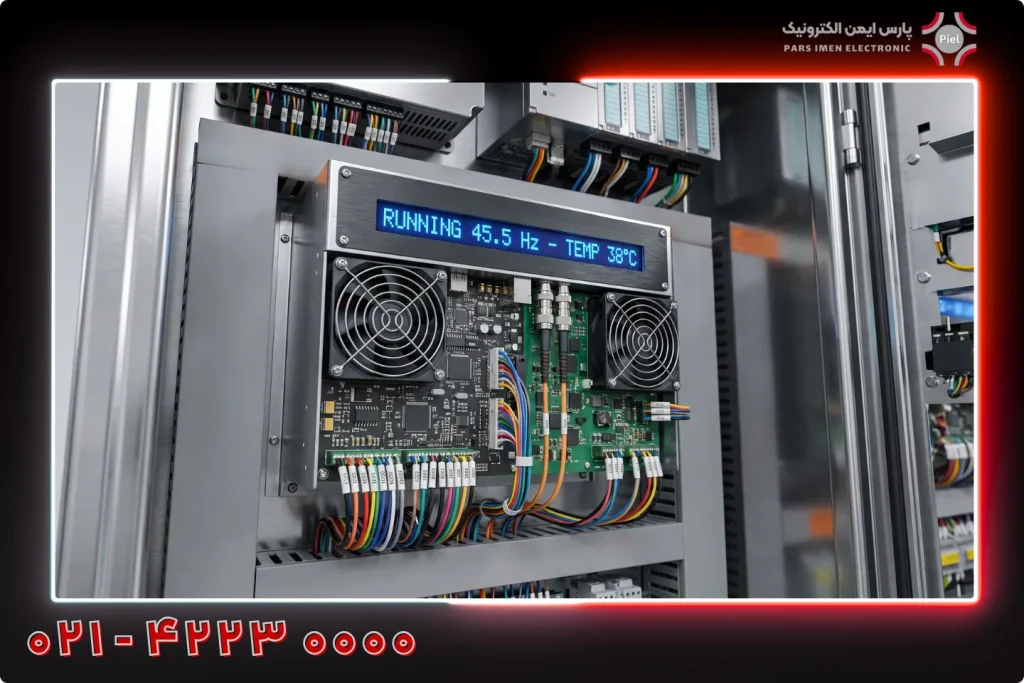

CPU مغز تابلو فرمان

در مرکز هر تابلو فرمان، یک پردازنده مرکزی (CPU) قرار دارد که تمام اطلاعات ورودی را دریافت و تحلیل می‌کند. این پردازنده دائماً داده‌های مربوط به موقعیت کابین، وضعیت درب‌ها، سنسورهای ایمنی، درخواست‌های کاربران و شرایط موتور را بررسی می‌کند. برای مثال، اگر هم‌زمان چند نفر از طبقات مختلف آسانسور را فراخوانی کنند، این CPU است که تصمیم می‌گیرد کابین ابتدا به کدام طبقه برود تا زمان انتظار کاهش یابد و مصرف انرژی نیز بهینه شود. در تابلوهای جدید، این پردازش‌ها در چند هزارم ثانیه انجام می‌شوند و همین موضوع باعث حرکت روان و هوشمند آسانسور می‌شود.

درایو VVVF؛ برای حرکت نرم آسانسور

یکی از مهم‌ترین پیشرفت‌های صنعت آسانسور در سال‌های اخیر، استفاده از درایوهای VVVF (Variable Voltage Variable Frequency) است. در گذشته، موتور آسانسور با سرعت ثابت یا دو سرعته کار می‌کرد و هنگام شروع حرکت یا توقف، تکان‌های محسوسی ایجاد می‌شد. اما در سیستم‌های VVVF، درایو با تغییر هم‌زمان ولتاژ و فرکانس، سرعت موتور را به‌صورت کاملاً پیوسته کنترل می‌کند. مزایای این فناوری عبارت‌اند از:

• حرکت بسیار نرم و بدون ضربه
• توقف دقیق در هم‌سطح طبقات
• کاهش مصرف برق
• کاهش استهلاک موتور و ترمز
• افزایش عمر قطعات مکانیکی
• کاهش صدای حرکت آسانسور

به همین دلیل، امروزه تقریباً تمام آسانسورهای جدید، هوم لیفت‌های مدرن و بسیاری از بالابرهای حرفه‌ای از تابلو فرمان‌های مجهز به درایو VVVF استفاده می‌کنند.

اگر تابلو فرمان وجود نداشته باشد، حتی بهترین موتور، باکیفیت‌ترین ریل‌ها یا قدرتمندترین جک هیدرولیک نیز قادر به انجام عملکرد صحیح نخواهند بود.

ارتباط تابلو فرمان با موتور، جک هیدرولیک و سنسورها

تابلو فرمان به‌تنهایی قادر به حرکت دادن آسانسور نیست، بلکه به‌عنوان مرکز فرماندهی، با تمام تجهیزات ارتباط دائمی دارد. در آسانسورهای کششی، تابلو فرمان سرعت، جهت حرکت و عملکرد موتور را کنترل می‌کند. در آسانسورهای هیدرولیکی و هوم لیفت‌ها، علاوه بر کنترل تجهیزات الکتریکی، عملکرد پاوریونیت، الکتروموتور، شیرهای هیدرولیکی و زمان‌بندی حرکت جک نیز توسط تابلو مدیریت می‌شود. همچنین این تابلو دائماً اطلاعات را از تجهیزاتی مانند:

• سنسورهای موقعیت
• انکودر موتور
• لیمیت سوئیچ‌ها
• سنسور اضافه‌بار
• قفل‌های ایمنی درب
• پاراشوت
• سیستم نجات اضطراری

دریافت می‌کند و بر اساس این داده‌ها، تصمیم‌گیری لحظه‌ای انجام می‌دهد. اگر کوچک‌ترین اختلالی در یکی از مدارهای ایمنی مشاهده شود، تابلو فرمان بلافاصله حرکت آسانسور را متوقف می‌کند تا از بروز خطر جلوگیری شود.

رایج‌ترین خرابی‌های تابلو فرمان آسانسور

با وجود پیشرفت فناوری، تابلو فرمان نیز مانند هر سیستم الکترونیکی دیگری ممکن است در اثر استهلاک، شرایط محیطی یا نوسانات برق دچار مشکل شود. برخی از رایج‌ترین خرابی‌ها عبارت‌اند از:

• نوسانات شدید برق و آسیب دیدن برد اصلی
• خرابی درایو VVVF
• سوختن کنتاکتورها یا رله‌ها
• شل شدن اتصالات داخلی
• خرابی منبع تغذیه
• ایراد در بردهای ورودی و خروجی
• افزایش دمای داخل تابلو
• نفوذ گردوغبار یا رطوبت

یکی از مزیت‌های تابلوهای جدید این است که دارای سیستم ثبت کدهای خطا هستند. در صورت بروز مشکل، تابلو کد خطا را ذخیره یا نمایش می‌دهد تا تکنسین بتواند سریع‌تر علت خرابی را شناسایی و برطرف کند.

چطور عمر تابلو فرمان را افزایش دهیم؟

عمر یک تابلو فرمان استاندارد می‌تواند بیش از یک دهه باشد، البته به شرط آنکه به‌درستی نگهداری شود. مهم‌ترین توصیه‌های نگهداری عبارت‌اند از:

• بازدید دوره‌ای اتصالات الکتریکی
• تمیز نگه داشتن داخل تابلو از گردوغبار
• کنترل دمای موتورخانه یا محل نصب
• استفاده از سیستم محافظ برق مناسب
• بررسی عملکرد فن‌های خنک‌کننده
• جلوگیری از نفوذ رطوبت
• سرویس منظم توسط تکنسین متخصص

بی‌توجهی به این موارد ممکن است باعث خرابی قطعات گران‌قیمتی مانند درایو یا برد اصلی شود؛ قطعاتی که تعویض آن‌ها معمولاً هزینه قابل‌توجهی در پی دارد.

چطور بهترین تابلو فرمان را برای پروژه خود انتخاب کنیم؟

انتخاب تابلو فرمان، تنها به مشخصات فنی دستگاه محدود نمی‌شود. در واقع، این قطعه باید به‌گونه‌ای انتخاب شود که با تمام اجزای آسانسور یا بالابر هماهنگ باشد. ظرفیت کابین، نوع موتور، تعداد توقف‌ها، میزان تردد روزانه، سیستم درب‌ها، نوع کاربری ساختمان و حتی شرایط محیطی محل نصب، همگی در انتخاب تابلو فرمان مناسب نقش دارند.

برای مثال، یک هوم لیفت در یک ویلای دوبلکس به تابلو فرمانی با اولویت حرکت نرم، صدای کم و مصرف انرژی پایین نیاز دارد؛ در حالی که یک بالابر صنعتی در کارخانه باید بتواند سیکل‌های کاری متعدد، بارهای سنگین و شرایط سخت محیطی را مدیریت کند. به همین دلیل، استفاده از یک مدل مشترک برای همه پروژه‌ها تصمیم درستی نیست و انتخاب نهایی باید بر اساس محاسبات مهندسی انجام شود.

همچنین بهتر است از همان ابتدا به قابلیت ارتقا سیستم نیز توجه شود. بسیاری از تابلو فرمان‌های جدید امکان اضافه کردن امکاناتی مانند سیستم نجات اضطراری، مانیتورینگ از راه دور، کنترل دسترسی، ارتباط با سیستم مدیریت ساختمان (BMS) و به‌روزرسانی نرم‌افزار را دارند. این قابلیت‌ها باعث می‌شوند آسانسور در سال‌های آینده نیز پاسخگوی نیازهای ساختمان باشد.

هنگام خرید تابلو فرمان به چه نکاتی توجه کنیم؟

انتخاب تابلو فرمان نباید صرفاً بر اساس قیمت انجام شود. یک تابلو مناسب باید با نوع موتور، ظرفیت آسانسور، تعداد طبقات، میزان تردد و نوع کاربری پروژه هماهنگ باشد. پیش از خرید، بهتر است موارد زیر بررسی شوند:

• سازگاری با آسانسور کششی، هیدرولیکی یا بالابر
• استفاده از درایو VVVF در پروژه‌های جدید
• کیفیت بردهای الکترونیکی و قطعات قدرت
• امکان برنامه‌ریزی و ارتقای نرم‌افزار
• دسترسی به قطعات یدکی
• خدمات پس از فروش
• گارانتی معتبر
• پشتیبانی فنی و امکان عیب‌یابی سریع

یک تابلو فرمان باکیفیت، علاوه بر افزایش ایمنی و نرمی حرکت، هزینه‌های تعمیر و نگهداری را در سال‌های آینده نیز به شکل محسوسی کاهش می‌دهد.

چرا کیفیت تابلو فرمان از قیمت آن مهم‌تر است؟

در بازار تجهیزات آسانسور، ممکن است اختلاف قیمت قابل توجهی میان تابلوهای فرمان مختلف وجود داشته باشد؛ اما نباید فراموش کرد که قیمت پایین همیشه به معنای خرید اقتصادی نیست. تابلو فرمان بی‌کیفیت ممکن است در ابتدا هزینه کمتری داشته باشد، اما استفاده از قطعات الکترونیکی نامرغوب، بردهای ضعیف یا درایوهای غیر استاندارد، در آینده باعث خرابی‌های مکرر، توقف آسانسور، افزایش هزینه تعمیرات و حتی کاهش ایمنی سیستم خواهد شد. در مقابل، یک تابلو فرمان استاندارد که از قطعات باکیفیت، طراحی مهندسی مناسب و نرم‌افزار پایدار بهره می‌برد، علاوه بر عملکرد مطمئن، هزینه‌های مالکیت را در بلندمدت کاهش می‌دهد. به همین دلیل، همواره توصیه می‌کنیم کیفیت، خدمات پس از فروش و امکان تأمین قطعات یدکی را در اولویت قرار دهید، نه صرفاً قیمت اولیه.

تابلو فرمان یک سیستم الکترونیکی تخصصی است و ممکن است در طول سال‌های بهره‌برداری نیاز به تنظیمات نرم‌افزاری، به‌روزرسانی، تعویض برخی قطعات یا تعمیرات تخصصی داشته باشد. بنابراین، انتخاب محصولی که فاقد خدمات پس از فروش مناسب باشد، می‌تواند در آینده مشکلات زیادی ایجاد کند. دسترسی به بردهای اصلی، درایو، منبع تغذیه، رله‌ها، کنتاکتورها و سایر قطعات یدکی، سرعت تعمیرات را افزایش می‌دهد و از خوابیدن طولانی‌مدت آسانسور جلوگیری می‌کند. همچنین وجود تیم پشتیبانی فنی متخصص، این اطمینان را ایجاد می‌کند که در صورت بروز هرگونه ایراد، مشکل در کوتاه‌ترین زمان ممکن برطرف خواهد شد.
