هر آنچه باید درباره جک هیدرولیک آسانسور بدانید
خلاصه این مطلب…
- جک هیدرولیک مهمترین بخش آسانسورهای هیدرولیکی است و انتخاب صحیح آن بر اساس ظرفیت، ارتفاع حرکت، فضای نصب و نوع پروژه، تأثیر مستقیمی بر ایمنی، عملکرد روان و طول عمر آسانسور دارد.
- جکهای تکاستیج در سایزهای ۴۰، ۵۰، ۶۳، ۸۰ و ۱۰۰ میلیمتر برای هوم لیفت، ویلاها و ساختمانهای کمارتفاع گزینهای اقتصادی، کماستهلاک و با هزینه نگهداری پایین هستند؛ در حالی که جکهای تلسکوپی (آنتنی) برای پروژههای با کورس حرکتی بیشتر و محدودیت فضای نصب مناسبترند.
- کیفیت شفت کروم، سیلندر، آببندها، روغن هیدرولیک و نصب اصولی نقش مهمی در جلوگیری از نشتی، افزایش عمر جک و کاهش هزینههای تعمیرات دارد و سرویسهای دورهای نباید نادیده گرفته شوند.
- هنگام خرید جک هیدرولیک، علاوه بر قیمت، برند، کیفیت ساخت، خدمات پس از فروش، تأمین قطعات یدکی، گارانتی و مشاوره فنی را نیز بررسی کنید تا در بلندمدت با هزینههای اضافی مواجه نشوید.
- پارس ایمن الکترونیک با ارائه انواع آسانسورهای هیدرولیکی، مشاوره تخصصی، شرایط پرداخت متنوع، گارانتی ۲۴ ماهه و خدمات نصب و پشتیبانی، انتخابی مطمئن برای اجرای پروژههای آسانسور و هوم لیفت به شمار میرود. ۴۲۲۳۰۰۰۰-۰۲۱
جک هیدرولیک مهم ترین بخش آسانسورهای هیدرولیکی است. این قطعه، نیروی تولیدشده توسط روغن تحت فشار را به حرکت عمودی تبدیل میکند و باعث میشود کابین با نرمی، دقت و ایمنی بین طبقات جابهجا شود. هرچند ظاهر جک هیدرولیک ساده به نظر میرسد، اما در عمل یکی از مهمترین و حساسترین اجزای سیستم آسانسور محسوب میشود؛ زیرا کیفیت طراحی، جنس مواد اولیه، دقت ماشینکاری، آببندی و نحوه نصب آن، مستقیماً بر عملکرد، طول عمر و ایمنی آسانسور تأثیر میگذارد.
در سالهای اخیر، با افزایش استفاده از آسانسورهای هیدرولیکی در ساختمانهای کمارتفاع، ویلاها، هوم لیفتها، مراکز تجاری و پروژههای صنعتی، شناخت انواع جک هیدرولیک و انتخاب صحیح آن اهمیت بیشتری پیدا کرده است. بسیاری از کارفرمایان تنها به ظرفیت کابین توجه میکنند، در حالی که نوع جک، قطر سیلندر، طول کورس، تعداد استیجها و شرایط نصب، عواملی هستند که باید از همان ابتدای طراحی مورد بررسی قرار گیرند.
جک هیدرولیک آسانسور چیست؟
جک هیدرولیک یک سیلندر فولادی تحت فشار است که از اجزایی مانند سیلندر، پیستون، شفت، آببندها، بوشهای راهنما و اتصالات تشکیل شده است. زمانی که پاوریونیت، روغن هیدرولیک را با فشار به داخل سیلندر ارسال میکند، پیستون به سمت بالا حرکت کرده و کابین آسانسور را جابهجا میکند. هنگام پایین آمدن نیز با کنترل جریان روغن توسط شیرهای هیدرولیکی، کابین بهآرامی و با سرعت کنترلشده به طبقه موردنظر بازمیگردد.
همین مکانیزم نسبتاً ساده باعث شده است آسانسورهای هیدرولیکی به دلیل حرکت نرم، صدای کم، هزینه نگهداری مناسب و توانایی حمل بارهای سنگین، در بسیاری از پروژههای مسکونی و صنعتی مورد استفاده قرار گیرند.
جک تک استیج؛ رایجترین انتخاب برای ارتفاع کم
یکی از پرکاربردترین انواع جک در صنعت آسانسور، جک هیدرولیک تک استیج است. همانطور که از نام آن مشخص است، این جک تنها یک سیلندر و یک پیستون اصلی دارد و برای پروژههایی با ارتفاع حرکت محدود مورد استفاده قرار میگیرد. در بسیاری از آسانسورهای دو یا سه توقف، بهویژه در ساختمانهای مسکونی، ویلاها و هوم لیفتها، جک تک استیج انتخابی اقتصادی و مطمئن محسوب میشود. همچنین در برخی آسانسورهای بدون چاله عمیق، بسته به طراحی پروژه، از جکهای تکاستیج در کنار سازه مناسب استفاده میشود.
جکهای تک استیج به دلیل ساختار ساده، تعداد کمتر قطعات متحرک و آببندی آسانتر، هزینه نگهداری پایینتری نسبت به مدلهای چندمرحلهای دارند و در صورت استفاده صحیح، عمر کاری بالایی ارائه میکنند.
سایزهای متداول جک تک استیج؛ از قطر ۴۰ تا ۱۰۰ میلیمتر
در بازار، جکهای هیدرولیک با قطرهای مختلف تولید میشوند؛ اما برای بسیاری از آسانسورها و بالابرهای سبک و نیمهسنگین، سایزهای ۴۰، ۵۰، ۶۳، ۸۰ و ۱۰۰ میلیمتر از رایجترین گزینهها هستند. انتخاب این قطرها به عواملی مانند ظرفیت کابین، فشار کاری سیستم، ارتفاع حرکت و طراحی کلی پروژه بستگی دارد و تولیدکنندگان معتبر نیز این بازه را بهعنوان سایزهای استاندارد عرضه میکنند.
| کاربرد متداول | قطر جک |
| هوم لیفتهای سبک و تجهیزات کمظرفیت | ۴۰ میلیمتر |
| آسانسورهای خانگی کوچک | ۵۰ میلیمتر |
| پروژههای مسکونی دو تا سه توقف | ۶۳ میلیمتر |
| آسانسورهای مسکونی و تجاری با ظرفیت بیشتر | ۸۰ میلیمتر |
| پروژههای پرتردد، صنعتی و باربر سبک | ۱۰۰ میلیمتر |
البته باید توجه داشت که قطر جک بهتنهایی معیار انتخاب نیست. فشار سیستم هیدرولیک، نوع نصب، طول کورس، نسبت اهرمی و ظرفیت واقعی کابین نیز در انتخاب نهایی نقش تعیینکننده دارند.

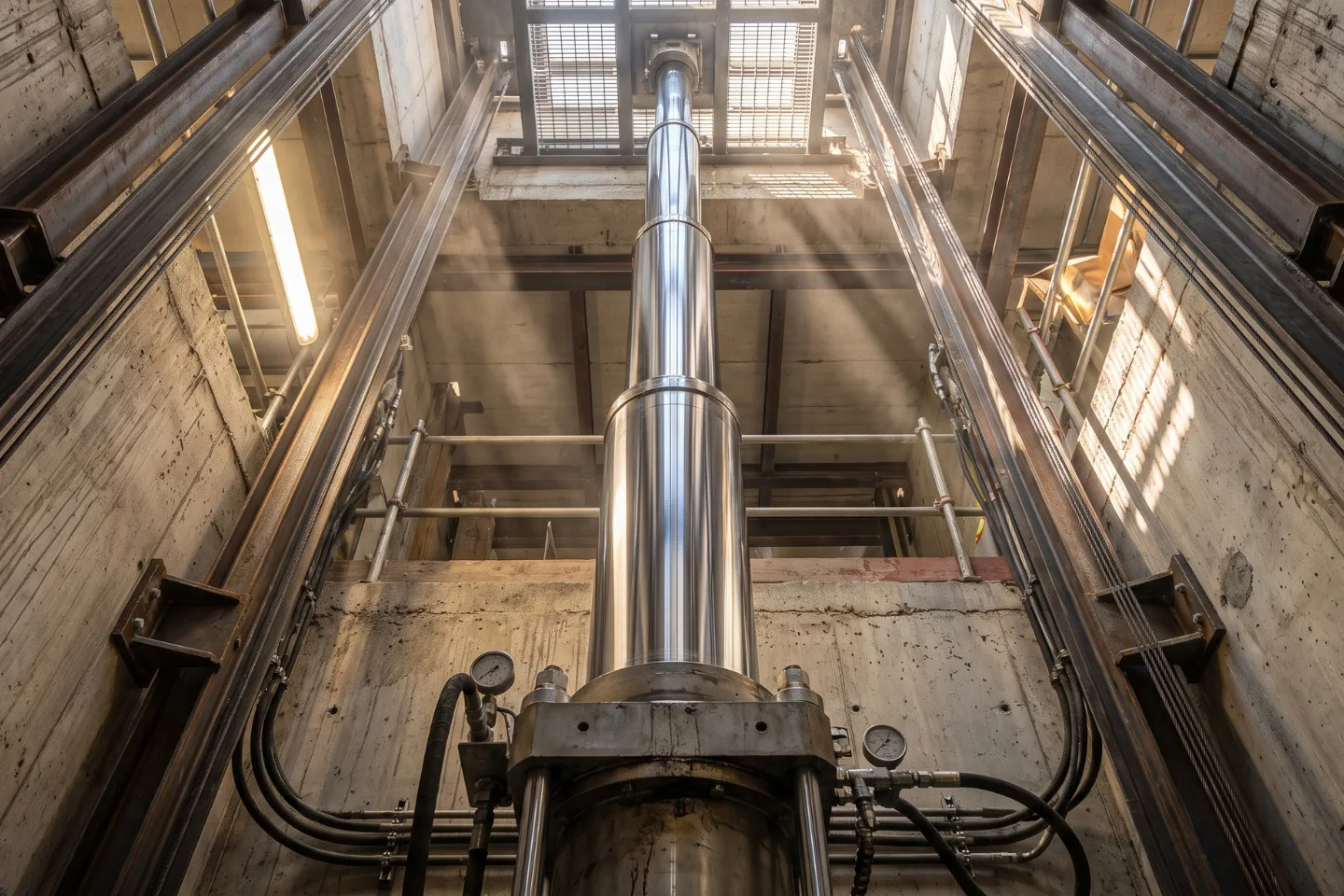

جک تلسکوپی یا آنتنی چیست؟
وقتی ارتفاع حرکت آسانسور افزایش پیدا میکند و استفاده از یک جک تکاستیج به دلیل محدودیت فضای نصب یا طول موردنیاز امکانپذیر نیست، از جکهای تلسکوپی که در بازار کشور با نام جک آنتنی نیز شناخته میشوند، استفاده میشود.
این جکها از دو، سه یا چند سیلندر تودرتو تشکیل شدهاند که هنگام حرکت، به ترتیب از داخل یکدیگر خارج میشوند. به همین دلیل، در حالت جمعشده فضای کمتری اشغال میکنند اما در زمان عملکرد میتوانند ارتفاع حرکت بیشتری ایجاد کنند. این ویژگی باعث شده است جکهای تلسکوپی برای آسانسورهای هیدرولیکی با کورس بلندتر و پروژههایی که محدودیت حفاری یا فضای نصب دارند، گزینهای بسیار کاربردی باشند.
تفاوت جک تک استیج و جک تلسکوپی
انتخاب میان این دو مدل، به شرایط پروژه بستگی دارد و هیچکدام را نمیتوان بهطور مطلق برتر دانست. جک تکاستیج به دلیل ساختار سادهتر، هزینه کمتر، سرویس آسانتر و استهلاک پایین، برای ساختمانهای کمارتفاع گزینهای ایدهآل است. در مقابل، جک تلسکوپی امکان دستیابی به ارتفاع حرکت بیشتر را بدون نیاز به سیلندر بسیار بلند فراهم میکند و برای پروژههایی که فضای نصب محدود است یا تعداد توقفها زیاد است، انتخاب مناسبتری خواهد بود.
به همین دلیل، مهندسان طراح همواره پیش از انتخاب نوع جک، عواملی مانند ارتفاع ساختمان، ظرفیت آسانسور، فضای چاه، نوع نصب، بودجه پروژه و الزامات فنی را بررسی میکنند تا بهترین گزینه از نظر ایمنی، عملکرد و هزینه انتخاب شود.

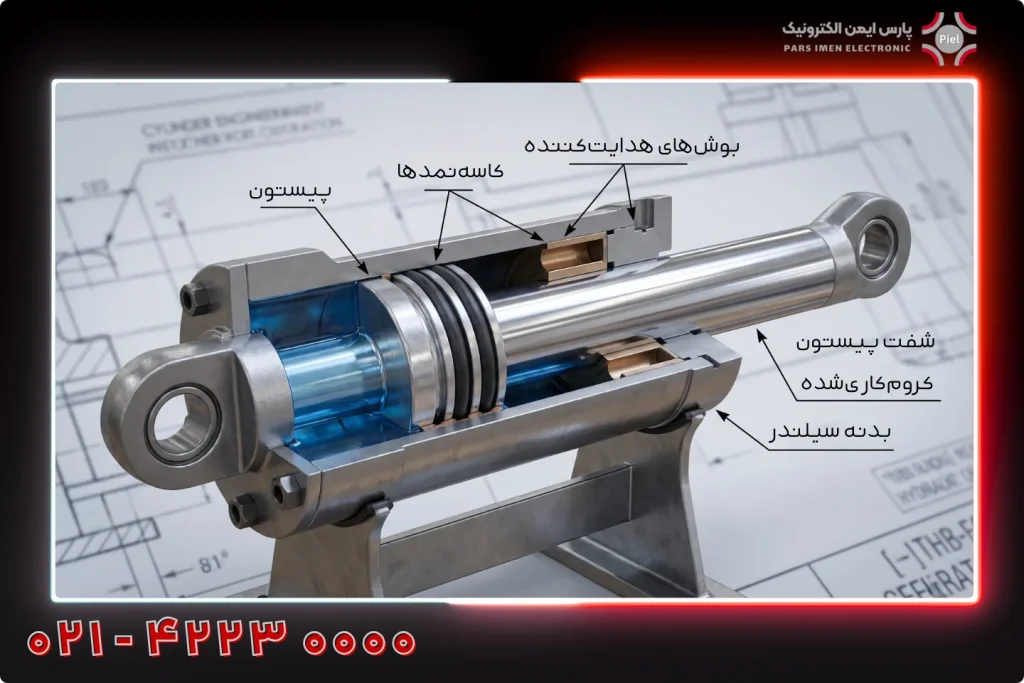

جک هیدرولیک از چه اجزایی تشکیل شده است؟
هرچند از بیرون، جک هیدرولیک تنها یک استوانه فلزی به نظر میرسد، اما درون آن مجموعهای از قطعات مهندسیشده با دقت بالا قرار گرفتهاند که هرکدام نقش مهمی در عملکرد صحیح سیستم ایفا میکنند. کیفیت این قطعات، دقت ماشینکاری و نحوه مونتاژ آنها مستقیماً بر حرکت نرم کابین، طول عمر جک و میزان نیاز به تعمیرات تأثیر میگذارد.
| وظیفه | قطعه |
| تحمل فشار روغن و هدایت حرکت پیستون | سیلندر (Cylinder Barrel) |
| انتقال نیروی هیدرولیکی به کابین آسانسور | شفت یا پیستون (Piston Rod) |
| نگهداری مجموعه آببندها و هدایت شفت | گلند (Gland) |
| جلوگیری از نشت روغن و حفظ فشار سیستم | آببندها (Seals) |
| جلوگیری از لقی و حرکت جانبی شفت | بوشهای راهنما |
| انتقال روغن از پاوریونیت به داخل جک | اتصالات ورودی روغن |
در جکهای تلسکوپی یا آنتنی، هر مرحله (Stage) دارای مجموعهای از آببندها، بوشها و راهنماهای مخصوص خود است؛ به همین دلیل این جکها از نظر ساختار داخلی پیچیدهتر از مدلهای تکاستیج هستند.

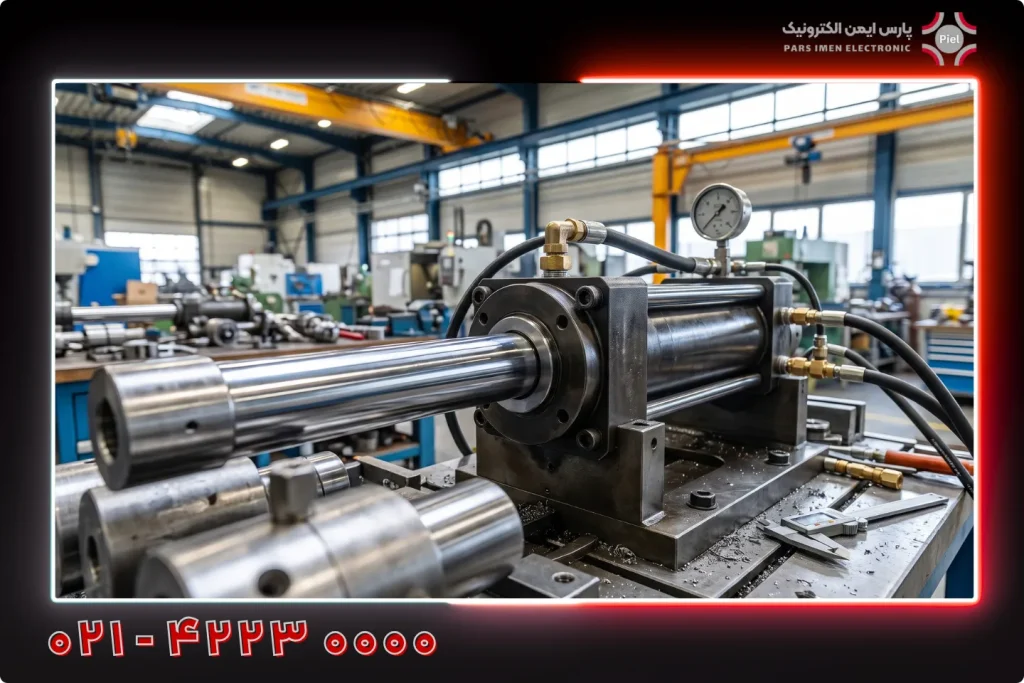

چرا جنس سیلندر و شفت اهمیت زیادی دارد؟
یکی از مهمترین عوامل تعیینکننده کیفیت جک هیدرولیک، جنس مواد اولیه آن است. سیلندر از لولههای فولادی بدون درز با تلرانس دقیق ساخته میشود تا بتواند فشارهای بالا را بدون تغییر شکل تحمل کند. از سوی دیگر، شفت جک نیز باید علاوه بر استحکام بالا، سطحی کاملاً صیقلی و سختکاریشده داشته باشد تا حرکت آن روان باشد و آببندها در طول زمان آسیب نبینند.
در محصولات باکیفیت، شفتها دارای آبکاری کروم سخت هستند. این پوشش مقاومت بالایی در برابر سایش، زنگزدگی و خوردگی ایجاد میکند و به افزایش عمر آببندها نیز کمک میکند. در مقابل، استفاده از فولاد بیکیفیت یا آبکاری نامناسب ممکن است در مدت کوتاهی باعث ایجاد خط و خش روی شفت، نشتی روغن و کاهش راندمان سیستم شود.
آببندها؛ قطعهای حیاتی
اگر بخواهیم یکی از مهمترین قطعات مصرفی جک هیدرولیک را نام ببریم، بدون تردید باید به سیستم آببندی اشاره کنیم. کاسه نمدها (آببندها) وظیفه دارند فشار روغن را داخل سیلندر حفظ کنند و همزمان مانع خروج روغن یا ورود گردوغبار به داخل سیستم شوند. هرگونه آسیب در این بخش میتواند باعث افت فشار، کاهش توان جک و ایجاد نشتی شود.
در جکهای تلسکوپی، به دلیل وجود چند مرحله متحرک، تعداد آببندها بیشتر است و هر مرحله مجموعه آببند و گردگیر مخصوص خود را دارد؛ به همین دلیل نگهداری این مدلها حساستر است و در صورت مشاهده نشتی، توصیه میشود کل کیت آببند همان مرحله تعویض شود.
نوع جک، قطر سیلندر، طول کورس، تعداد استیجها و شرایط نصب، عواملی هستند که باید از همان ابتدای طراحی مورد بررسی قرار گیرند.
تفاوت دوام جک تکاستیج و جک تلسکوپی
یکی از پرسشهای متداول خریداران این است که آیا جکهای آنتنی دوام کمتری نسبت به مدلهای تکاستیج دارند؟ واقعیت این است که اگر هر دو نوع جک از برند معتبر انتخاب شوند، نصب اصولی داشته باشند و سرویسهای دورهای بهموقع انجام شود، هر دو میتوانند سالها عملکرد مطلوبی داشته باشند. با این حال، به دلیل ساختار سادهتر، جکهای تکاستیج معمولاً سرویس آسانتر، قطعات کمتر و احتمال خرابی پایینتری دارند.
در مقابل، جکهای تلسکوپی به دلیل داشتن چند مرحله متحرک، تعداد بیشتر آببندها و سطوح لغزنده، نیازمند دقت بیشتری در نگهداری هستند. تمیز نگه داشتن سطوح کروم، جلوگیری از ورود آلودگی به سیستم و استفاده از روغن هیدرولیک تمیز، تأثیر مستقیمی بر افزایش عمر این جکها دارد.
رایجترین خرابیهای جک هیدرولیک
اغلب خرابیهای جک هیدرولیک بهصورت ناگهانی اتفاق نمیافتند، بلکه نتیجه استهلاک تدریجی یا بیتوجهی به سرویسهای دورهای هستند. از رایجترین مشکلات میتوان به موارد زیر اشاره کرد:
- نشت روغن از محل آببندها
- ایجاد خط و خش روی شفت کروم
- ورود ذرات آلاینده به داخل سیستم
- افت فشار هیدرولیک و کاهش قدرت جک
- حرکت نامنظم یا لرزش کابین
- خوردگی بدنه یا شفت در محیطهای مرطوب
- خم شدن شفت در اثر بارگذاری نامناسب یا نصب غیراصولی
در بسیاری از موارد، نشتی روغن اولین نشانه هشدار است. اگر این مشکل در مراحل اولیه برطرف شود، تنها با تعویض آببندها قابل رفع خواهد بود؛ اما ادامه کار با جک معیوب میتواند به آسیب دیدن شفت، سیلندر و سایر قطعات داخلی منجر شود.
چطور عمر جک هیدرولیک آسانسور را افزایش دهیم؟
رعایت چند نکته ساده میتواند عمر مفید جک را به شکل قابلتوجهی افزایش دهد.
- استفاده از روغن هیدرولیک استاندارد و با گرانروی مناسب
- تعویض بهموقع فیلترهای سیستم
- جلوگیری از ورود گردوغبار و آب به مدار هیدرولیک
- بازدید دورهای شفت برای بررسی خط و خش یا خوردگی
- بررسی منظم آببندها و رفع سریع نشتیهای جزئی
- تنظیم صحیح فشار کاری پاوریونیت
- استفاده از قطعات یدکی اصلی هنگام تعمیر
یکی از مهمترین عوامل خرابی زودهنگام جکهای هیدرولیک آسانسور، آلودگی روغن است. ذرات ریز موجود در روغن میتوانند بهتدریج باعث سایش آببندها، ایجاد خط روی سطوح داخلی و کاهش راندمان سیستم شوند؛ به همین دلیل، کنترل کیفیت روغن و تعویض فیلترها باید بخشی از برنامه نگهداری دورهای باشد.
هنگام خرید جک هیدرولیک به چه نکاتی توجه کنیم؟
انتخاب جک مناسب تنها بر اساس قیمت یا قطر سیلندر تصمیم درستی نیست. یک انتخاب اصولی باید بر پایه محاسبات مهندسی و نیاز واقعی پروژه انجام شود.
- ظرفیت واقعی آسانسور یا هوم لیفت
- ارتفاع حرکت
- تعداد توقفها
- فضای قابلدسترس برای نصب
- تکاستیج یا تلسکوپی بودن جک
- کیفیت شفت و نوع آبکاری
- کیفیت آببندها و قطعات مصرفی
- قابلیت تأمین قطعات یدکی
- خدمات پس از فروش و گارانتی
در پروژههای ویلایی، ساختمانهای کمارتفاع و بسیاری از هوم لیفتها، جکهای تکاستیج در سایزهای ۴۰ تا ۱۰۰ میلیمتر بهترین توازن را میان قیمت، دوام و هزینه نگهداری ایجاد میکنند؛ در حالی که برای پروژههایی با کورس بلندتر یا محدودیت فضای نصب، جکهای تلسکوپی (آنتنی) انتخاب فنی مناسبتری خواهند بود.

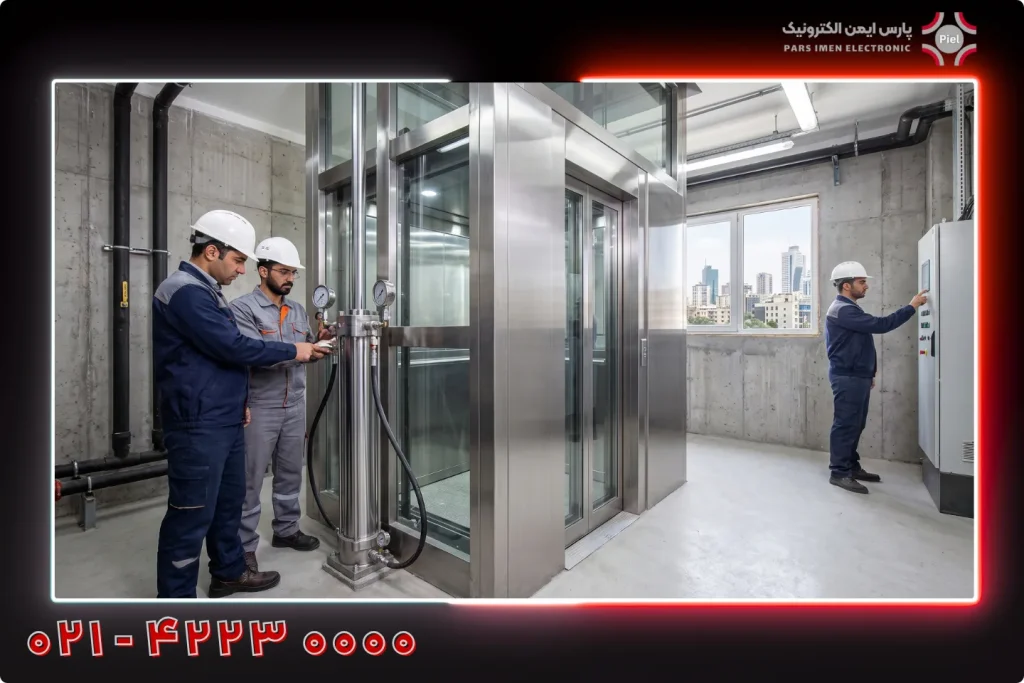

نصب صحیح جک هیدرولیک آسانسور
حتی اگر بهترین جک هیدرولیک دنیا را خریداری کنید، نصب غیراصولی میتواند عملکرد آن را با مشکل مواجه کند. بسیاری از خرابیهایی که در سالهای ابتدایی بهرهبرداری مشاهده میشوند، ارتباط مستقیمی با کیفیت ساخت جک ندارند، بلکه نتیجه همراستا نبودن محور جک، اجرای نادرست فونداسیون، تراز نبودن ریلها، تنظیم نامناسب فشار سیستم یا استفاده از اتصالات غیراستاندارد هستند.
در یک پروژه حرفهای، پیش از نصب جک، تمامی ابعاد چاه آسانسور، محل استقرار پاوریونیت، ارتفاع کورس، موقعیت نصب براکتها و ظرفیت واقعی آسانسور بررسی میشود. سپس جک با دقت در جای خود قرار گرفته و پس از اتصال به مدار هیدرولیک، آزمایشهای مختلفی مانند تست نشتی، کنترل فشار، تنظیم سرعت حرکت و بررسی عملکرد شیرهای هیدرولیکی انجام میشود. این مراحل باعث میشوند حرکت کابین کاملاً نرم، یکنواخت و بدون لرزش باشد و سیستم در بلندمدت نیز عملکرد پایداری داشته باشد.
چه عواملی بر قیمت جک هیدرولیک تأثیر میگذارند؟
قیمت جک هیدرولیک تنها به قطر سیلندر وابسته نیست و مجموعهای از عوامل فنی در آن نقش دارند. قطر جک، طول کورس، تکاستیج یا تلسکوپی بودن، کیفیت فولاد، نوع آبکاری شفت، برند آببندها، دقت ماشینکاری، فشار کاری طراحیشده و حتی نوع اتصالات، همگی بر قیمت نهایی اثرگذار هستند. از سوی دیگر، کیفیت خدمات پس از فروش و امکان تأمین قطعات یدکی نیز باید در تصمیمگیری لحاظ شود. گاهی خرید یک محصول ارزانتر در ابتدا جذاب به نظر میرسد، اما اگر پس از چند سال امکان تهیه آببند، شفت یا قطعات مصرفی آن وجود نداشته باشد، هزینههای تعمیر و توقف آسانسور بهمراتب بیشتر خواهد شد.
به همین دلیل، توصیه میکنیم که هزینه خرید را در کنار هزینه مالکیت بلندمدت بررسی کنید؛ یعنی علاوه بر قیمت اولیه، دوام، مصرف انرژی، سهولت تعمیرات و کیفیت خدمات پس از فروش را نیز در نظر بگیرید.
پارس ایمن الکترونیک؛ همراه شما در انتخاب بهترین سیستم هیدرولیک
جک هیدرولیک تنها یکی از اجزای سیستم آسانسور است و عملکرد مطلوب آن زمانی تضمین میشود که با سایر تجهیزات مانند پاوریونیت، تابلو فرمان، شیر هیدرولیک و سازه آسانسور هماهنگی کامل داشته باشد. به همین دلیل، خرید از مجموعهای که علاوه بر فروش، خدمات طراحی، مشاوره، نصب و پشتیبانی ارائه میدهد، ریسک بروز مشکلات فنی را به میزان قابل توجهی کاهش میدهد.
یک مجموعه متخصص، پیش از پیشنهاد محصول، مشخصات پروژه را بررسی میکند، ظرفیت موردنیاز را محاسبه میکند و مناسبترین نوع جک را بر اساس شرایط ساختمان معرفی میکند. این رویکرد باعث میشود از خرید تجهیزات نامتناسب، پرداخت هزینههای اضافی و تغییرات پرهزینه در آینده جلوگیری شود.
اگر قصد اجرای آسانسور هیدرولیکی، هوم لیفت یا بالابر را دارید، پارس ایمن الکترونیک با سالها تجربه در زمینه طراحی، فروش و اجرای انواع آسانسورهای هیدرولیکی، آماده ارائه مشاوره تخصصی برای انتخاب مناسبترین جک و سایر تجهیزات موردنیاز پروژه شما است. کارشناسان ما با بررسی دقیق شرایط ساختمان، ظرفیت موردنیاز و محدودیتهای اجرایی، راهکاری متناسب با نیاز هر پروژه ارائه میدهند. همچنین برای بسیاری از محصولات، شرایط پرداخت متنوع و گارانتی ۱۲ تا ۲۴ ماهه (بسته به نوع محصول و قرارداد) در نظر گرفته شده و در صورت رعایت برنامه سرویس و نگهداری، امکان تمدید گارانتی نیز وجود دارد.
علاوه بر فروش تجهیزات، پارس ایمن الکترونیک خدمات نصب، راهاندازی، تأمین قطعات یدکی و پشتیبانی فنی را نیز ارائه میدهد تا مشتریان ارجمند از مرحله انتخاب محصول تا بهرهبرداری و نگهداری، همراهی یک تیم متخصص را در اختیار داشته باشند.
در نهایت، کیفیت جک تنها یکی از عوامل موفقیت یک پروژه است. طراحی مهندسی، نصب اصولی، استفاده از روغن و قطعات استاندارد، سرویسهای دورهای و انتخاب یک تأمینکننده معتبر، همگی در عملکرد بلندمدت سیستم نقش اساسی دارند. اگر به دنبال خرید آسانسور یا تجهیزات هیدرولیکی باکیفیت هستید، دریافت مشاوره تخصصی از کارشناسان پارس ایمن الکترونیک میتواند به شما کمک کند تا متناسب با بودجه، فضای ساختمان و نیاز پروژه، بهترین و اقتصادیترین انتخاب را داشته باشید.
